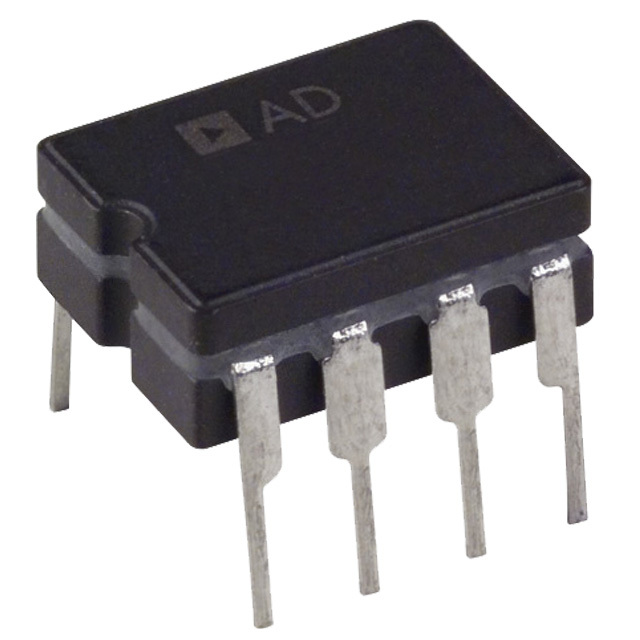

AD736AQ

AD736AQ - RMS to DC Converter

Общее описание

AD736AQ от Analog Devices – это прецизионный преобразователь среднего квадратического значения (RMS) в постоянное напряжение (DC), выполненный в компактном корпусе 8-CERDIP. Этот компонент предназначен для точного измерения переменного напряжения и его преобразования в постояное напряжение, пропорциональное среднеквадратичному значению входного сигнала. AD736AQ широко используется в измерительных приборах, аудиосистемах и приложениях для контроля мощности.

Преимущества

• Высокая точность измерения RMS значений.
• Широкий диапазон входных сигналов от 0 мВ до 7 В.
• Низкий потребляемый ток позволяет использовать компонент в энергоэффективных приложениях.
• Широкий температурный диапазон эксплуатации, что делает его подходящим для промышленных применений.
• Компактный и надежный корпус 8-CERDIP.

Недостатки

• Относительно высокая стоимость по сравнению с менее точными аналогами.
• Ограниченное количество аналогов с аналогичными характеристиками.

Типовое использование

• Измерительные приборы для аудиосистем и электроники.
• Системы контроля мощности и мониторинга.
• Медицинское оборудование для измерения биосигналов.
• Автоматические тестовые системы.

Рекомендации по применению

• Правильное подключение к источнику питания и заземлению: для обеспечения точности измерений важно следить за правильным подключением и минимизировать шумовую составляющую.
• Использование байпасных конденсаторов: рекомендуется использовать байпасные конденсаторы для стабилизации питания.
• Калибровка и настройка: для достижения максимальной точности рекомендуется проводить калибровку в рабочем диапазоне.

Основные технические характеристики

• Ток потребления: 160 µA.
• Диапазон напряжения питания: от 2.8V до ±16.5V.
• Тип корпуса: 8-CERDIP.
• Рабочая температура: от -40°C до +85°C.
• Коэффициент нелинейности: менее 0.5%.

Возможные аналоги

• AD736JNZ от Analog Devices.
• LTC1966 от Analog Devices.
• AD637 от Analog Devices — более точный и с улучшенными характеристиками, но в более крупном корпусе.

Использование AD736AQ обеспечит точные и надежные измерения RMS значений сигнала в разнообразных приложениях, начиная от аудиосистем и заканчивая промышленными и медицинскими приборами.
