AD7357BCPZ

Описание компонента: AD7357BCPZ

Производитель: Analog Devices
Название компонента: AD7357BCPZ
Тип: АЦП (Аналого-цифровой преобразователь)

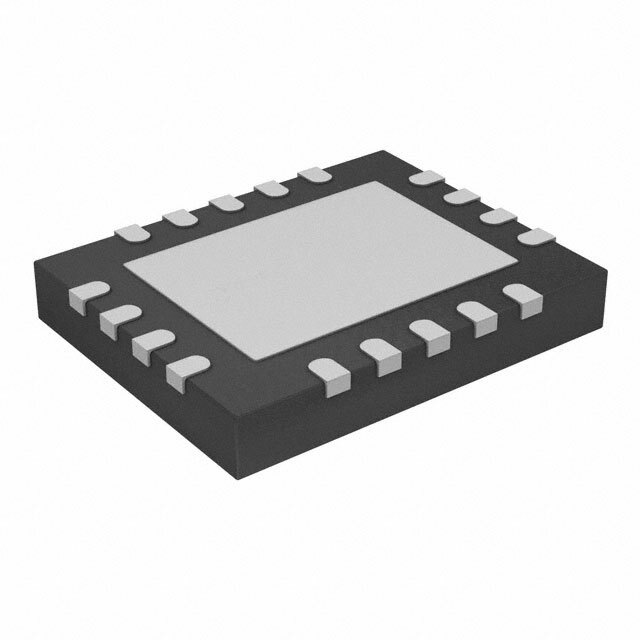

Корпус: 18-LFCSP-WQ (5x4)

Общее описание

AD7357BCPZ — это высокопроизводительный 14-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (последовательного приближения) от компании Analog Devices. Он поддерживает одновременное преобразование двух дифференциальных входов на частоте до 4,2 МГц. Благодаря компактному корпусу 18-LFCSP-WQ (5x4), компонент идеально подходит для использования в приложениях с ограниченным пространством.

Преимущества

• Высокая точность: 14-битная разрешающая способность.
• Высокая скорость: частота выборки до 4,2 МГц, что позволяет использовать его во многих скоростных приложениях.
• Одновременное преобразование: наличие двух АЦП в одном корпусе для синхронного преобразования двух каналов.
• Разнообразие интерфейсов: поддержка SPI и DSP интерфейсов для упрощения интеграции с микроконтроллерами и процессорами цифровой обработки сигналов.
• Гибкость напряжения питания: входное аналоговое напряжение питания от 2,25В до 2,75В, цифровое напряжение питания от 2,25В до 2,75В, что позволяет использовать компонент в разных схемах питания.

Недостатки

• Внешняя опора: требуется внешняя опорная напряжение для достижения максимальной точности.
• Ограниченный диапазон температур: рабочий диапазон температур от -40°C до +85°C может быть недостаточен для некоторых экстремальных условий эксплуатации.

Типовое использование

• Измерительные приборы
• Звуковые системы
• Радиосистемы
• Медицинские приборы
• Высокоскоростные системы сбора данных

Рекомендации по применению

• Использование как часть системы сбора данных: AD7357BCPZ особенно полезен в системах, где требуется одновременное измерение нескольких сигналов.
• Интеграция с микроконтроллерами и DSP: благодаря поддержке SPI и DSP интерфейсов, его легко интегрировать в цифровые системы.
• Учитывайте потребность во внешних компонентах: для достижения максимальной производительности убедитесь в наличии высококачественного внешнего опорного источника напряжения и правильного планирования цепей питания.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: до 4.2 МГц
• Количество входов: 2 (дифференциальные)
• Интерфейсы: SPI, DSP
• Входное аналоговое питание: 2,25В ~ 2,75В
• Цифровое питание: 2,25В ~ 2,75В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 18-WQFN Exposed Pad, LFCSP-WQ (5x4)
• Монтаж: Поверхностный монтаж (Surface Mount)

Возможные аналоги

• AD7356: Похожий АЦП, отличающийся немного меньшей частотой выборки.
• ADS7946: Альтернатива от Texas Instruments с близкими характеристиками.

Используя AD7357BCPZ, вы получаете надежный и высокопроизводительный АЦП, который идеально подходит для ряда профессиональных и промышленных приложений.
