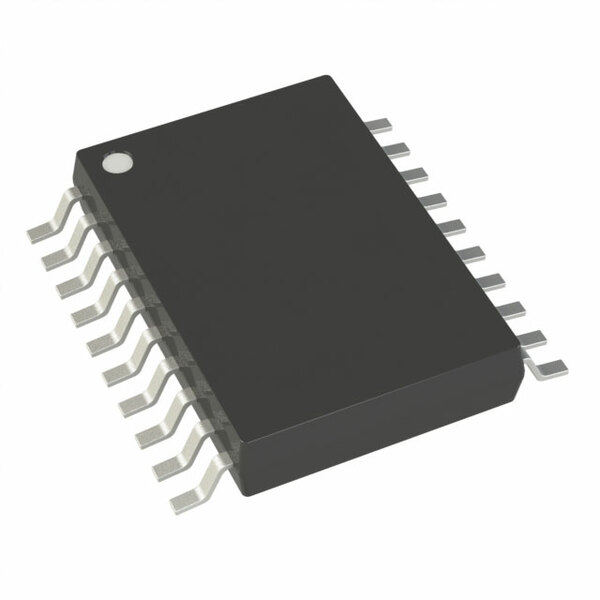

AD7327BRUZ-REEL7 от Analog Devices

Общее описание

AD7327BRUZ-REEL7 - это 12-разрядный аналого-цифровой преобразователь (АЦП) с последовательной аппроксимацией (SAR) производства компании Analog Devices. Устройство поставляется в корпусе TSSOP с 20 выводами. AD7327 представляет собой многофункциональный АЦП с четырьмя независимыми входами, что позволяет использовать его в различных приложениях, включая измерение температуры и контроль сигналов в промышленных и медицинских системах.

Преимущества

• Высокая точность: 12-разрядное разрешение обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Многофункциональность: Поддержка дифференциальных, псевдодифференциальных и однополюсных входов.
• Высокая скорость: Частота выборки до 500 тысяч выборок в секунду.
• Универсальность: Возможность выбора внутреннего или внешнего опорного напряжения.
• Удобный интерфейс: Интеграция с различными интерфейсами данных (SPI, DSP).
• Широкий диапазон напряжений: Поддерживается как аналоговое, так и цифровое питание с широким диапазоном напряжений.

Недостатки

• Требует внешних компонентов: Для полной реализации возможностей может потребоваться внешний источник опорного напряжения.
• Сложность настройки: Для оптимального использования могут потребоваться дополнительные настройки и калибровка.
• Тепловыделение: При высоких скоростях выборки возможно увеличение тепловыделения, что требует управления тепловыми условиями.

Типовое использование

• Промышленные измерительные системы: Контроль и измерение различных физических параметров.
• Медицинское оборудование: Точные измерения в медицинских приборах.
• Автоматизация и контроль: Применения в системах автоматизации и контроля процессов.
• Измерительные приборы: Осциллографы, мультиметры и другие измерительные устройства.

Рекомендации по применению

• Используйте стабилизированное питание: Для получения точных измерений важно использовать стабилизированное питание.
• Подключение источника опорного напряжения: При необходимости используйте внешний источник опорного напряжения для повышения точности.
• Защита входов: Используйте защитные схемы для предотвращения повреждений входов АЦП от перенапряжений.
• Калибровка и настройка: Регулярно проводите калибровку устройства для поддержания высокой точности.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 500 тыс. выборок в секунду
• Кол-во входов: 4 независимых входа (дифференциальные, псевдодифференциальные, однополюсные)
• Тип интерфейса: SPI, DSP
• Конфигурация: MUX-S/H-ADC (мультиплексор - схема выборки/удержания - АЦП)
• Диапазон напряжений питания (аналоговое): ±12В ~ 16.5В
• Диапазон напряжений питания (цифровое): 2.7В ~ 5.25В
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 20-TSSOP (4.40 мм шириной)

Возможные аналоги

• LTC2309: 12-разрядный SAR АЦП с 8 каналами от компании Analog Devices.
• AD7291: 12-разрядный SAR АЦП с 8 каналами и температурным сенсором от компании Analog Devices.
• MCP3208: 12-разрядный SAR АЦП с 8 каналами от компании Microchip.

AD7327BRUZ-REEL7 — это надежный и высокоточный компонент, который прекрасно подойдет для различных приложений, требующих преобразования аналоговых сигналов в цифровые данные.
