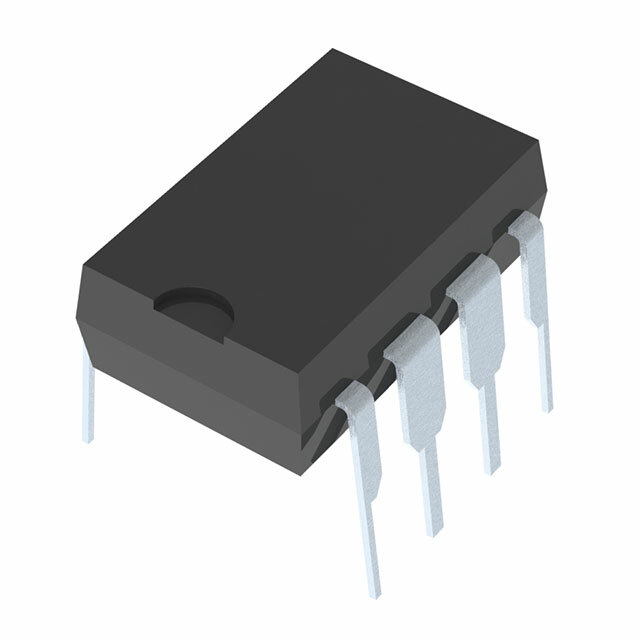

AD7303BNZ - Цифро-аналоговый преобразователь от Analog Devices

Описание

AD7303BNZ - это 8-битный двухканальный цифро-аналоговый преобразователь (DAC), выпускаемый компанией Analog Devices. Этот компонент позволяет конвертировать цифровые данные в аналоговый сигнал, что делает его незаменимым в широком спектре приложений. Он интегрирован в корпус 8-PDIP, что обеспечивает удобство при монтаже на печатную плату.

Преимущества

• Высокая точность: Обеспечивает ±1 LSB (максимальное) отношение нелинейности (INL).
• Низкое время установления: Время установления сигнала составляет 2µs, что позволяет использовать компонент в высокоскоростных системах.
• Универсальность: Широкий диапазон напряжения питания от 2.7V до 5.5V для цифровой и аналоговой части.
• Буферированный выход: Обеспечивает стабильный и надежный аналоговый сигнал.
• Интерфейс SPI: Упрощает интеграцию в системы на основе микроконтроллеров и других цифровых схем.

Недостатки

• Ограниченная разрядность: 8-битное разрешение может быть недостаточным для приложений, требующих высокой точности.
• Ограниченный температурный диапазон: Рабочий температурный диапазон от -40°C до 105°C может не подходить для экстремальных условий.

Типовое использование

• Управление аналоговыми устройствами, такими как усилители и фильтры.
• Генерация аналоговых сигналов в аудио и видео системах.
• Системы управления двигателями.
• Преобразователи данных и интерфейсы в измерительных приборах.

Рекомендации по применению

• Используйте внешние фильтры для минимизации шумов и помех в аналоговом сигнале.
• Обеспечьте надлежащую стабилизацию питания для предотвращения переходных процессов и паразитных сигналов.
• Следите за соблюдением рекомендуемых параметров SPI-интерфейса для обеспечения надежной передачи данных.

Основные технические характеристики

• Разрядность: 8 бит
• Количество DAC: 2
• Время установления: 2µs
• Тип выхода: Буферированный выход напряжения
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговая часть): 2.7V ~ 5.5V
• Напряжение питания (цифровая часть): 2.7V ~ 5.5V
• Температурный диапазон: -40°C ~ 105°C
• Корпус: 8-PDIP
• Монтаж: Сквозное отверстие

Возможные аналоги

• MCP4922 от Microchip Technology: аналогичный 12-битный DAC с двумя каналами.
• AD558 от Analog Devices: одноканальный 8-битный DAC с отличными характеристиками для применения в аналогичных условиях.

Использование AD7303BNZ позволит вам создавать эффективные и надежные системы для работы с аналоговыми сигналами в различных приложениях.
