AD7302BNZ от Analog Devices

Общее описание

AD7302BNZ — это двухканальный 8-битный цифровой аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот ЦАП предназначен для высокопроизводительных аналоговых приложений, обеспечивая последовательное преобразование цифрового сигнала в аналоговый. Он использует параллельный интерфейс для передачи данных и снабжен буферизованным выходом напряжения.

Преимущества

• Высокая точность: ±1 LSB (максимум) для дифференциальных и интегральных нелинейностей.
• Широкий диапазон питания: Работает при напряжении питания от 2.7V до 5.5V как для аналогового, так и для цифрового питания.
• Быстрое время установления: 2 мкс, что делает его подходящим для высокоскоростных приложений.
• Буферизованный выход: Повышает стабильность и надежность аналогового сигнала на выходе.

Недостатки

• Параллельный интерфейс: Требует больше пинов для подключения по сравнению с последовательным интерфейсом.
• Ограничение разрядности: 8 бит, что может быть недостаточно для приложений, требующих высокой точности.

Типовое использование

• Цифровые системы управления
• Преобразователи цифрового сигнала в аналоговый для аудиоприложений
• Автоматизация и управление процессами
• Генераторы сигналов

Рекомендации по применению

• Стабильное питание: Рекомендуется использовать стабилизированный источник питания для обеспечения точности преобразования.
• Экранирование и заземление: Для минимизации шумов и улучшения точности рекомендуется использовать экранированные провода и обеспечить правильное заземление.
• Использование внешнего референса: Возможность использования внешнего референсного напряжения для повышения точности и стабильности.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 2
• Время установления: 2μs
• Тип выхода: Напряжение - буферизованный
• Диапазон напряжения питания (аналоговый): 2.7V ~ 5.5V
• Диапазон напряжения питания (цифровой): 2.7V ~ 5.5V
• Точность нелинейности (INL/DNL): ±1 (макс)
• Архитектура: Источник тока
• Диапазон рабочих температур: -40°C ~ 105°C

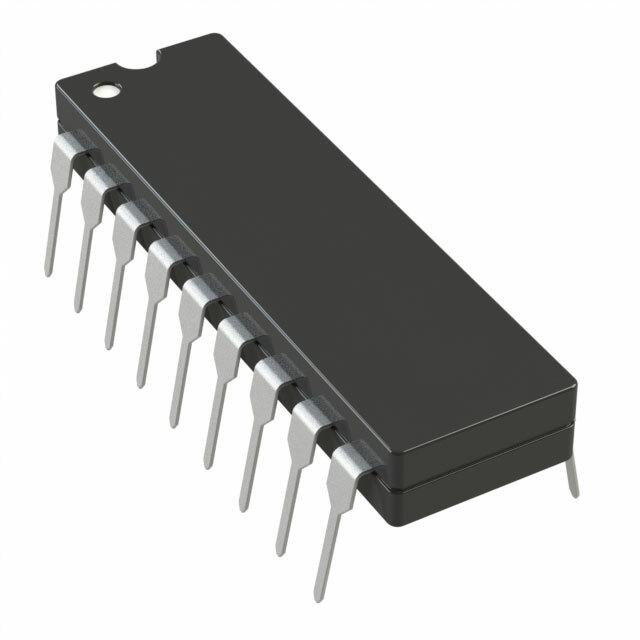

• Корпус: 20-DIP (0.300", 7.62мм)
• Монтаж: Сквозное отверстие

Возможные аналоги

• MCP4822 от Microchip Technology: 12-битный двухканальный ЦАП с последовательным SPI-интерфейсом.
• AD5662 от Analog Devices: 16-битный одноканальный ЦАП с последовательным интерфейсом.

AD7302BNZ от Analog Devices представляет собой надежное и точное решение для многих приложений, требующих ЦАП, и является отличным выбором для цифровых систем управления и аналоговых приложений.
