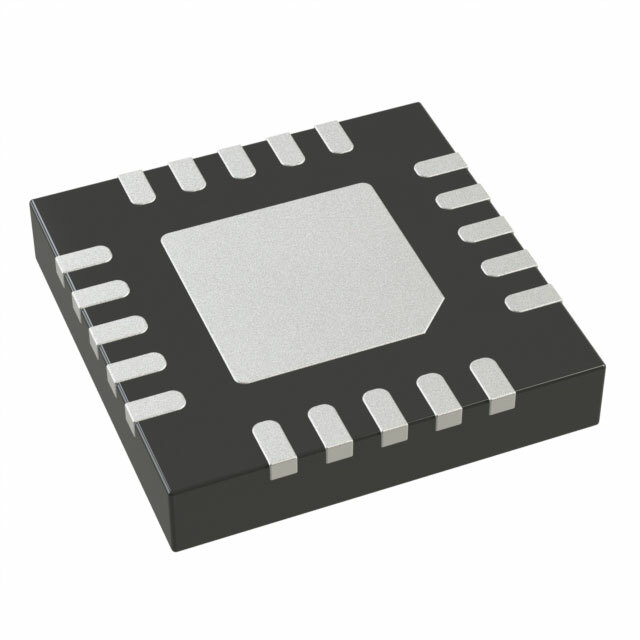

AD7298BCPZ-RL7

2 640,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

AD7298BCPZ-RL7 от Analog Devices

Общее описание

AD7298BCPZ-RL7 представляет собой 12-битный аналого-цифровой преобразователь (АЦП) с последовательной архитектурой приближений (SAR), разработанный компанией Analog Devices. Этот компонент обеспечивает высокую точность и производительность для различных применений. В состав устройства входит восемь входных канала с мультиплексированием сигналов, встроенный температурный датчик и интерфейс SPI, что обеспечивает простоту интеграции в системы с различными цифровыми устройствами.

Преимущества

  • Высокая точность: 12-битное разрешение позволяет точно измерять аналоговые сигналы.
  • Многоканальные входы: Наличие восьми входных каналов дает возможность работы с несколькими сигналами одновременно.
  • Встроенный температурный датчик: Позволяет осуществлять мониторинг температуры, что существенно облегчает работу в сложных условиях.
  • Широкий диапазон напряжения питания: Работает от 2.8 до 3.6 В, что делает его универсальным для разнообразных применений.

Недостатки

  • Относительно низкая частота выборки: 1 Мвыб/с может быть недостаточна для некоторых высокоскоростных приложений.
  • Требует внешних компонентов: Для нормальной работы, возможно, потребуется внешний референсный источник напряжения.

Типовое использование

  • Промышленные контроллеры
  • Системы мониторинга окружающей среды
  • Медицинские устройства
  • Автоматизированные системы тестирования
  • Портативные приборы измерения

Рекомендации по применению

  • Используйте фильтрацию на входах: Чтобы уменьшить шум сигнала и улучшить показатели точности, рекомендуется использование пассивных или активных фильтров.
  • Обеспечьте стабильное питание: Использование стабилизированных источников питания улучшит производительность АЦП.
  • Продумайте теплоотвод: В условиях высокой окружающей температуры или интенсивной работы встроенный температурный датчик поможет контролировать и оперативно регулировать температурные режимы.

Основные технические характеристики

  • Разрядность: 12 бит
  • Частота выборки: 1 Мвыб/с
  • Количество входов: 8
  • Типы входа: Одиночный (Single Ended)
  • Интерфейс данных: SPI, DSP
  • Конфигурация: Мультиплексирование/Удержание-Полоса-АЦП (MUX-S/H-ADC)
  • Соотношение S/H к АЦП: 1:1
  • Напряжение питания (аналоговое): 2.8 В ~ 3.6 В
  • Напряжение питания (цифровое): 2.8 В ~ 3.6 В
  • Рабочая температура: -40°C ~ 125°C
  • Корпус: 20-LFCSP (4x4 мм)
  • Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

  • AD7988-5: Альтернативный 12-битный АЦП с SAR архитектурой и более высокой частотой выборки.
  • ADS1118 от Texas Instruments: 16-битный АЦП с встроенным температурным датчиком и похожими характеристиками.

Описание товара
