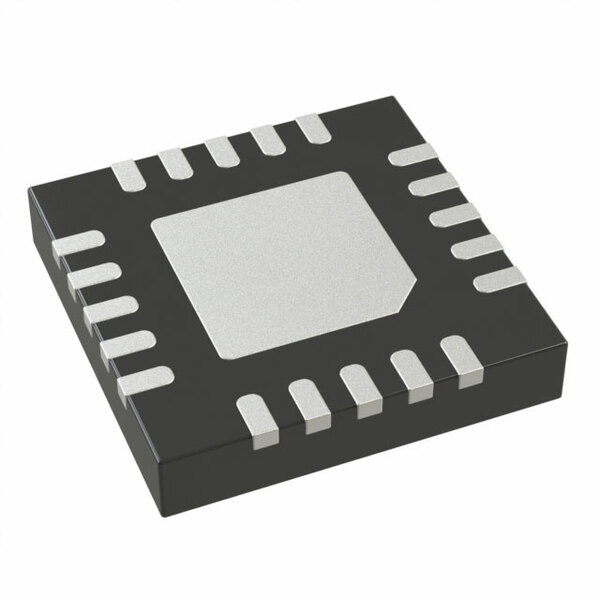

AD7291TCPZ-EP

AD7291TCPZ-EP от Analog Devices

Общее описание:

AD7291TCPZ-EP — это 12-разрядный аналого-цифровой преобразователь (АЦП) с методом последовательного приближения (SAR) от компании Analog Devices. Он интегрирован в компактный корпус LFCSP с 20 выводами и предназначен для высокоточных измерений в условиях высокой температуры вплоть до 125°C. Этот датчик поддерживает до восьми входов и обладает высокоскоростным интерфейсом I2C, что делает его идеальным для применения во многих областях.

Преимущества:

• Высокая точность: 12-разрядный АЦП обеспечивает чрезвычайно точное преобразование аналоговых сигналов в цифровые.
• Компактность: Небольшой корпус LFCSP (4x4 мм) идеально подходит для применения в ограниченных пространствах.
• Высокая температура эксплуатации: Рабочий диапазон температур от -55°C до 125°C позволяет использовать устройство в суровых условиях.
• Встроенный температурный датчик: Позволяет проводить температурный мониторинг в режиме реального времени.
• Интерфейс I2C: Обеспечивает высокоскоростную передачу данных и упрощает интеграцию с микроконтроллерами и другими цифровыми устройствами.

Недостатки:

• Ограниченная скорость выборки: Максимальная частота выборки 22.22 kSPS может быть недостаточной для некоторых высокоскоростных приложений.
• Необходимость внешнего компонента: Требуется внешнее эталонное напряжение для обеспечения стабильности и точности преобразования.

Типовое использование:

1. Промышленное оборудование: Мониторинг переменных в реальном времени, таких как температура, давление и другие аналоговые сигналы.
2. Электроэнергетика: Применение в системах мониторинга и управления энергопотреблением.
3. Автомобильные системы: Испытания и контроль различных параметров в электронных системах автомобиля.
4. Медицинские приборы: Высокоточные измерения в диагностическом и терапевтическом оборудовании.
5. Автоматизация процессов: В системах автоматического управления и мониторинга.

Рекомендации по применению:

• Для обеспечения стабильной и точной работы рекомендуется использовать качественное внешнее эталонное напряжение.
• Внимательно следите за требуемыми уровнями напряжения питания как для аналоговой, так и для цифровой частей устройства.
• Минимизируйте длину соединительных проводников для уменьшения индуктивных и емкостных помех.

Основные технические характеристики:

• Количество разрядов: 12 бит
• Максимальная частота выборки: 22.22 kSPS
• Количество входов: 8 (одиночных)
• Тип входа: Одиночный
• Интерфейс передачи данных: I2C
• Конфигурация: Мультиплексор-шайпер АЦП
• Архитектура: SAR
• Тип эталонного напряжения: Внешнее или внутреннее
• Напряжение питания (аналоговое): 2.8 В ~ 3.6 В
• Напряжение питания (цифровое): 2.8 В ~ 3.6 В
• Особенности: Встроенный температурный датчик
• Рабочий диапазон температур: -55°C ~ 125°C
• Корпус: 20-LFCSP (4x4 мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги:

• ADS1118 от Texas Instruments: 16-разрядный АЦП с аналогичными параметрами и встроенным температурным сенсором.
• MCP3428 от Microchip: 16-разрядный АЦП с интерфейсом I2C и четырьмя дифференциальными входами.

Этот компонент идеально подходит для задач, требующих высокой точности и надежности при работе в широком диапазоне температур.
