AD7291TCPZ-EP-RL7

AD7291TCPZ-EP-RL7 от Analog Devices

Общее описание

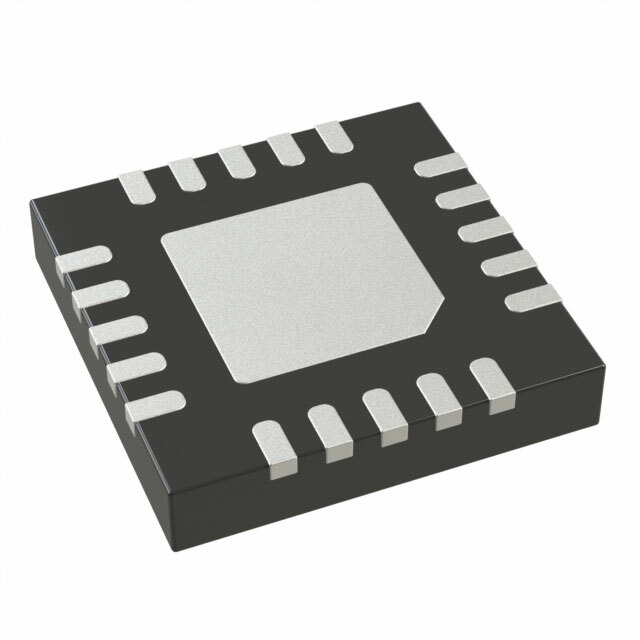

AD7291TCPZ-EP-RL7 - это 12-битный аналого-цифровой преобразователь (АЦП) с последовательным доступом (SAR), производимый компанией Analog Devices. Он содержит восемь каналов ввода, каждый из которых обеспечивает высокую точность и быстродействие. Устройство размещено в компактном корпусе 20-LFCSP (4x4 мм), поддерживая множество функций, таких как внутренний температурный датчик и интерфейс I2C для многоканального ввода данных.

Преимущества

• Высокая точность: 12-битное разрешение позволяет получать точные результаты измерений.
• Компактный размер: Корпус 20-LFCSP (4x4 мм) позволяет использовать устройство в компактных устройствах.
• Интерфейс I2C: Упрощает интеграцию с другими компонентами и микроконтроллерами.
• Встроенный температурный датчик: Обеспечивает дополнительную функциональность для мониторинга окружающей среды.
• Широкий диапазон температур: Подходит для использования в жестких условиях эксплуатации.

Недостатки

• Ограниченное напряжение питания: Устройство требует стабилизированного питания в диапазоне 2.8V-3.6V, что может потребовать дополнительных схем стабилизации.
• Single-ended вводы: Отсутствие дифференциальных вводов может ограничивать применение в определенных сценариях.

Типовое использование

• Телекоммуникационное оборудование
• Медицинские приборы
• Промышленные системы управления
• Автомобильные системы
• Прецизионные измерительные приборы

Рекомендации по применению

• Обеспечьте стабильное питание в пределах 2.8V - 3.6V для надежной работы устройства.
• Для интеграции с микроконтроллерами используйте интерфейс I2C для упрощения схемы.
• Используйте внутренний температурный датчик для мониторинга тепловых условий и корректировки работы устройства.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: до 22.22 kSPS
• Количество вводов: 8 Single-ended каналов
• Интерфейс данных: I2C
• Диапазон напряжения питания: 2.8V ~ 3.6V
• Диапазон рабочих температур: -55°C до 125°C
• Конфигурация: Мультиплексор, sample-and-hold, SAR ADC
• Корпус: 20-LFCSP (4x4 мм)

Возможные аналоги

• AD7998 - другой АЦП от Analog Devices с 12-битным разрешением и интерфейсом I2C.
• ADS1018 - 12-битный АЦП от Texas Instruments с интерфейсом SPI, встроенным температурным датчиком и аналогичными характеристиками.
• LTC2309 - 12-битный АЦП от Analog Devices с 8 аналоговыми входами и интерфейсом I2C.

Использование AD7291TCPZ-EP-RL7 позволяет создавать высокоточные измерительные системы с компактными размерами, что делает его идеальным выбором для широкого спектра применений.
