AD7277BUJZ-500RL7

Analog Devices AD7277BUJZ-500RL7

Общее описание

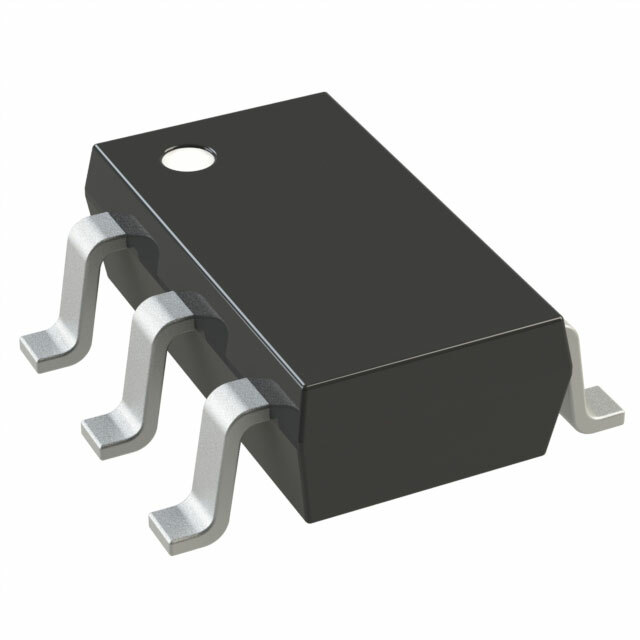

AD7277BUJZ-500RL7 - это аналогово-цифровой преобразователь (АЦП) с 10-битной точностью, разработанный компанией Analog Devices. Этот компонент использует архитектуру SAR (Successive Approximation Register) и выпускается в компактном корпусе TSOT-23-6. Он предназначен для преобразования аналоговых сигналов в цифровые с частотой выборки до 500 кГц.

Преимущества

• Высокая точность: 10-битный АЦП обеспечивает точное преобразование аналоговых сигналов.
• Компактные размеры: Корпус TSOT-23-6 позволяет использовать компонент в приложениях с ограниченным пространством.
• Низкое энергопотребление: Оптимизирован для работы при низком энергопотреблении, что подходит для батарейных приложений.
• Простая интеграция: Поддержка интерфейсов SPI и DSP облегчает интеграцию с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Ограниченная частота выборки: До 500 кГц, что может быть недостаточно для приложений, требующих более высокой частоты выборки.
• Ограниченный диапазон рабочих температур: -40°C до +125°C, что требует внимательного подхода при использовании в экстремальных условиях.

Типовое использование

• Промышленная автоматика: Мониторинг и контроль различных параметров.
• Медицинские приборы: Измерение биометрических данных.
• Портативные устройства: Измерение и преобразование сигналов в переносимых электронных устройствах.
• Автоматизация зданий: Системы климат-контроля, освещения и энергосбережения.

Рекомендации по применению

• Импеданс источника: Рекомендуется использовать низкоимпедансные источники сигнала для достижения максимальной точности.
• Фильтрация входного сигнала: Возможна установка фильтра для сглаживания сигналов и уменьшения шума.
• Стабилизация питания: Обеспечьте стабильное питание для исключения дрейфа характеристик.

Основные технические характеристики

• Количество бит: 10
• Частота выборки: до 500 кГц
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс данных: SPI, DSP
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Диапазон напряжений питания (аналоговый и цифровой): 2.35В ~ 3.6В
• Рабочая температура: -40°C до +125°C
• Корпус: TSOT-23-6

Возможные аналоги

• AD7476A: 12-битный АЦП от Analog Devices с похожими характеристиками.
• MCP3008: 10-битный АЦП от Microchip с 8 входами.
• ADS1015: 12-битный АЦП от Texas Instruments с встроенным программируемым усилителем.

Используя AD7277BUJZ-500RL7, вы получаете высокоточный и компактный компонент, идеально подходящий для задач, требующих надежного преобразования аналоговых сигналов в цифровые.
