AD7266BSUZ

AD7266BSUZ от Analog Devices

Общее описание

AD7266BSUZ — это высокопроизводительный аналогово-цифровой преобразователь (АЦП) с разрешением 12 бит, разработанный компанией Analog Devices. Этот компонент использует архитектуру SAR (Successive Approximation Register) и способен обеспечивать одновременно два канала преобразования с максимальной скоростью 2 Msps (миллионов выборок в секунду).

Преимущества

• Высокая скорость преобразования: Обеспечивает до 2 Msps, что делает его подходящим для быстродействующих приложений.
• Многоканальное преобразование: Поддержка от 6 до 12 входных каналов.
• Гибкость интерфейсов: Поддержка SPI и DSP интерфейсов для лёгкой интеграции в системы.
• Широкий диапазон питающих напряжений: Работает при аналоговом и цифровом напряжении от 2.7V до 5.25V.

Недостатки

• Требует внешнего опорного напряжения для некоторых применений.
• Повышенные требования к энергопотреблению при работе на максимальной скорости.

Типовое использование

• Системы промышленного контроля и автоматизации.
• Цифровая обработка сигналов.
• Медицинское оборудование и устройства мониторинга состояния здоровья.
• Измерительные и тестовые системы.

Рекомендации по применению

• Используйте хорошо стабилизированный источник питания для снижения уровня шума.
• При необходимости улучшения точности используйте внешнее опорное напряжение.
• Минимизируйте длину соединительных проводников для уменьшения помех.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость преобразования: до 2 Msps
• Количество входных каналов: 6 или 12
• Тип входа: дифференциальный, псевдодифференциальный, одинарный
• Интерфейс: SPI, DSP
• Напряжение питания (аналоговое и цифровое): 2.7V ~ 5.25V

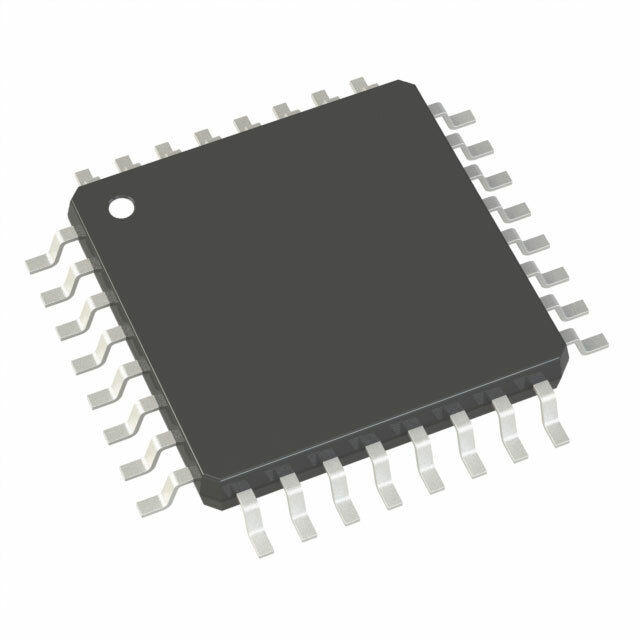

• Тип корпуса: TQFP-32 (7x7 мм)
• Рабочий температурный диапазон: -40°C до +125°C

Возможные аналоги

• AD7265: Подобный АЦП с небольшими изменениями по характеристикам.
• ADS8332 от Texas Instruments: Оптимальная замена при необходимости использование другого производителя.

Заключение

AD7266BSUZ от Analog Devices — высокопроизводительный и гибкий в использовании АЦП, идеально подходящий для широкого спектра высокоскоростных приложений. Сочетая в себе высокую скорость преобразования и многоканальность, он является отличным решением для промышленных, медицинских и научных задач.
