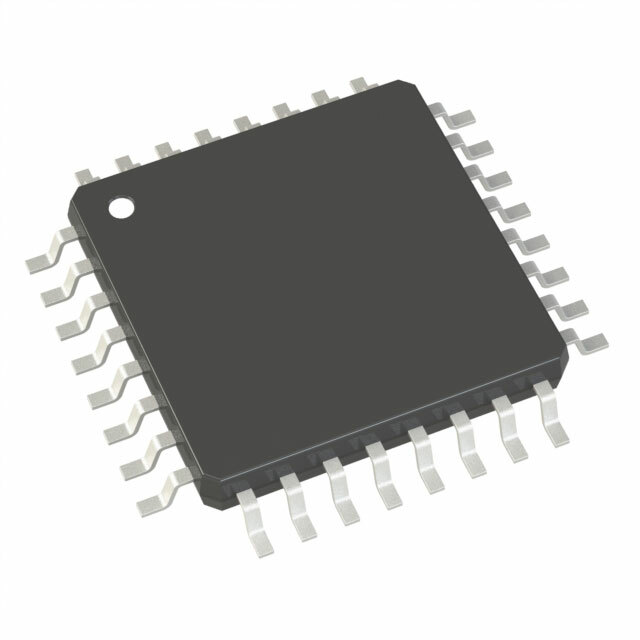

AD7266BSUZ-REEL7

AD7266BSUZ-REEL7 от Analog Devices

Общее описание

AD7266BSUZ-REEL7 — это высокопроизводительный 12-битный АЦП (аналогово-цифровой преобразователь) с двумя независимыми SAR-преобразователями, выпускаемый компанией Analog Devices. Устройство способно параллельно обрабатывать несколько аналоговых входов и обеспечивает высокую точность и скорость преобразования с частотой до 2 MSPS. Цифровой интерфейс реализован на основе SPI и DSP-протоколов, что облегчает интеграцию в системы с микроконтроллерами и цифровыми процессорами.

Преимущества

• Высокая точность: 12-битное разрешение для точного измерения аналоговых сигналов.
• Параллельная обработка: Два независимых SAR-преобразователя для одновременного преобразования нескольких каналов.
• Гибкость ввода: Поддержка дифференциальных, псевдодифференциальных и одноточечных входов.
• Высокая скорость: Скорость преобразования до 2 MSPS.
• Низкое энергопотребление: Отличный выбор для приложений с ограничением по питанию.

Недостатки

• Требования к внешним компонентам: Использование внешней опорной напряжения может потребовать дополнительных компонентов.
• Сложность схемотехники: Компонент требует тщательной разводки печатной платы для обеспечения заявленных характеристик.

Типовое использование

• Промышленные системы управления
• Высококачественные аудио системы
• Мобильные и портативные устройства
• Медицинские приборы
• Приборы измерения и контроля

Рекомендации по применению

Для достижения максимальной производительности рекомендуется:

• Использовать качественный источник питания с минимальными шумами.
• Обеспечить правильное заземление и экранирование для минимизации электромагнитных интерференций.
• Разместить конденсаторы для фильтрации питания как можно ближе к выводам питания устройства.
• Правильно настроить интерфейс SPI для совместимости с микроконтроллером.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: до 2 MSPS
• Количество входов: 6 или 12 (дифференциальных, псевдодифференциальных и одноточечных)
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-S/H-ADC
• Тип архитектуры: SAR (Successive Approximation Register)
• Тип опорного напряжения: Внешнее или внутреннее
• Напряжение питания (аналоговое): 2.7V ~ 5.25V
• Напряжение питания (цифровое): 2.7V ~ 5.25V
• Рабочий температурный диапазон: от -40°C до 125°C
• Корпус: 32-TQFP (7x7 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD7265 от Analog Devices: похожий по характеристикам, но с меньшим числом входов.
• MCP3208 от Microchip: 12-битный АЦП с восемью входами.
• ADS7886 от Texas Instruments: высокоскоростной 12-битный АЦП.

AD7266BSUZ-REEL7 — это отличный выбор для приложений, требующих высокой точности и скорости аналогово-цифрового преобразования.
