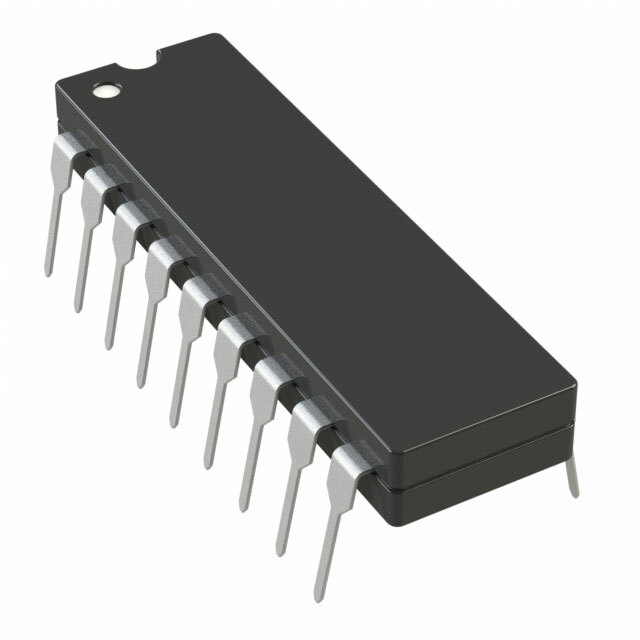

AD7248JNZ

AD7248JNZ от Analog Devices

Общее описание:

AD7248JNZ - это 12-битный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices. Устройство выполнено в корпусе PDIP (пластиковый двойной встроенный корпус), что упрощает его монтаж и использование в различных приложениях. Этот ЦАП представляет собой высокопроизводительное решение для преобразования цифровых сигналов в аналоговые.

Преимущества:

• Высокая точность: 12-битная разрешающая способность обеспечивает точное преобразование цифровых данных в аналоговые.
• Встроенный буфер: Устройство поставляется с интегрированным буфером выходного сигнала.
• Простота интерфейса: Поддержка параллельного интерфейса упрощает интеграцию с прочими компонентами и микроконтроллерами.
• Широкий диапазон напряжений питания: Возможность работы с напряжением питания от ±14.25V до ±15.75V, что делает его подходящим для различных схем.

Недостатки:

• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до 70°C подходит не для всех промышленных применений.
• Требует внешнего источника опорного напряжения: Несмотря на встроенный буфер, для точной работы ЦАП требуется внешний источник опорного напряжения.

Типовое использование:

• Преобразование сигналов в системах управления: Применяется для преобразования цифровых сигналов в аналоговые для управления различными системами.
• Аудио и видеосистемы: Используется в качестве ключевого компонента в аудиосистемах и видеосистемах, где требуется точное аналоговое воспроизведение.
• Тестовое оборудование: Используется в лабораторных и промышленных условиях для точного генерирования аналоговых сигналов.

Рекомендации по применению:

• Убедитесь, что напряжение питания соблюдается в пределах допустимых значений (±14.25V ~ ±15.75V).
• Используйте качественный внешний источник опорного напряжения для достижения максимальной точности преобразования.
• Следите за температурным режимом эксплуатации, чтобы избежать перегрева и нарушения работы.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество D/A преобразователей: 1
• Время установления: 5µs, 10µs
• Тип выхода: Напряжение - Буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного источника: Внешний
• Напряжение питания (аналоговое): ±14.25V ~ ±15.75V
• Напряжение питания (цифровое): 14.25V ~ 15.75V
• INL/DNL (LSB): ±1 (Максимум), ±1 (Максимум)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / Форм-фактор: 20-DIP (0.300", 7.62mm)
• Тип монтажа: Сквозной монтаж

Возможные аналоги:

1. AD7228KNZ - также является 12-битным ЦАП от Analog Devices с поддержкой параллельного интерфейса.
2. MCP4921 от Microchip Technology - близкий аналог с поддержкой двуканального преобразования и точной выходной характеристикой.

Используйте AD7248JNZ для повышения точности ваших аналоговых сигналов и обеспечения надежности системы в самых разнообразных приложениях.
