AD7248ATQ

AD7248ATQ от Analog Devices

Общее описание

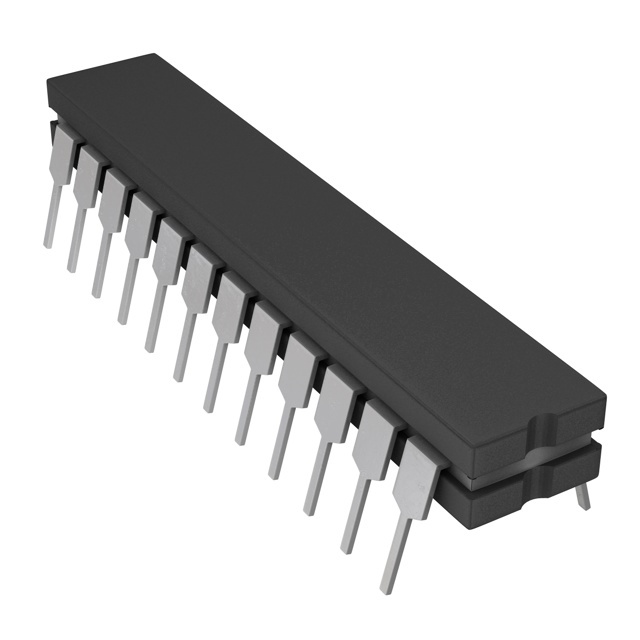

AD7248ATQ — это 12-разрядный цифровой аналоговый преобразователь (DAC) от компании Analog Devices. Он предназначен для преобразования цифровых сигналов в аналоговые и обладает встроенным буфером напряжения на выходе, что обеспечивает высокую точность и стабильность выходного сигнала. Устройство выполнено в формате корпуса 24-CDIP (0.300", 7.62mm).

Преимущества

• Высокая точность: 12-разрядная разрешающая способность обеспечивает точное преобразование цифровых значений в аналоговые.
• Быстрое время установления: Время установления сигнала составляет 10 мкс, что позволяет использовать этот DAC в быстродействующих системах.
• Внутренний опорный источник: Стабильный опорный источник упрощает проектирование и снижает затраты на дополнительные компоненты.

Недостатки

• Устаревшая модель: На данный момент AD7248ATQ считается устаревшим и возможно ограничено наличие на складе.
• Требовательность к мощности: Для работы необходимы источники питания с напряжением от ±10.8В до 16.5В, что может затруднить использование в некоторых приложениях с низким энергопотреблением.

Типовое использование

• Аудиосистемы
• Промышленная автоматизация
• Медицинское оборудование
• Прецизионные измерительные системы
• Цифровые управления

Рекомендации по применению

1. Питание: Обеспечьте стабильные источники питания с напряжениями ±10.8В ~ 16.5В для аналоговой и цифровой частей микросхемы.
2. Выходные фильтры: Используйте низкочастотные фильтры для сглаживания выходного сигнала.
3. Монтаж: Устанавливайте микросхему в соответствии с рекомендациями по монтажу для предотвращения перегрева и механических повреждений.

Основные технические характеристики

• Разрядность: 12 бит
• Количество D/A преобразователей: 1
• Время установления: 10 мкс
• Тип выхода: Напряжение - буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опоры: Внутренний
• Напряжение питания, аналоговое: ±10.8В ~ 16.5В
• Напряжение питания, цифровое: 10.8В ~ 16.5В
• ИНЛ/ДНЛ (LSB): ±0.75 (Макс.), ±1 (Макс.)
• Архитектура: R-2R
• Рабочая температура: -55°C ~ 125°C
• Корпус/форм-фактор: 24-CDIP (0.300", 7.62mm)
• Тип монтажа: Сквозное отверстие

Возможные аналоги

1. AD7228AQ: Тоже 12-разрядный DAC от Analog Devices с аналогичными характеристиками.
2. LT1010: Прецизионный операционный усилитель, который может быть использован для аналогичных применений с дополнительными компонентами.

Использование AD7248ATQ позволяет реализовать высокоточные и стабильные аналоговые выходы в вашем проекте, при условии соответствия требованиям источников питания и температурных характеристик.
