AD7244JR-REEL

AD7244JR-REEL от Analog Devices

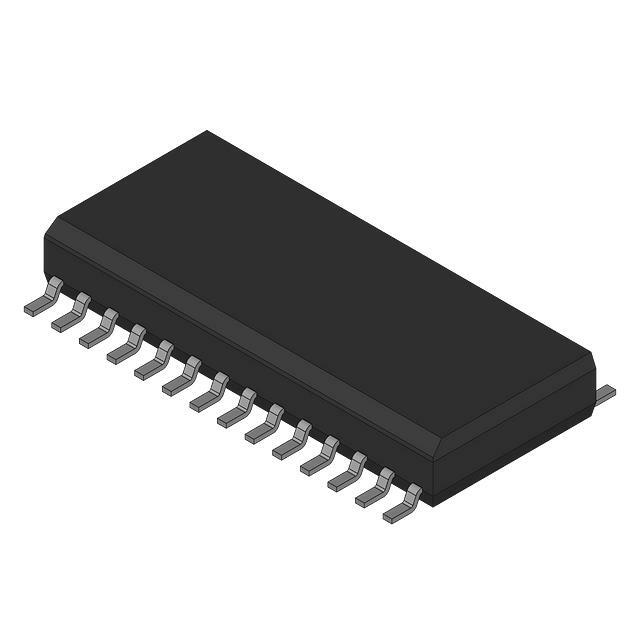

Общее описание: AD7244JR-REEL — это 12-битный цифро-аналоговый преобразователь (ЦАП) с четырьмя идентичными ЦАП ядрами, выполненный в корпусе SO-28. Данный чип разработан для высокоточных приложений и предлагает гибкость для работы с аналоговыми сигналами.

Преимущества:

• Высокая точность: 12-разрядное разрешение и высокая линейность обеспечивают точные преобразования.
• Четыре канала: Упрощает использование в многоканальных системах и уменьшает количество необходимых компонентов.
• Удобный интерфейс: Поддержка последовательного интерфейса SPI.
• Низкое энергопотребление: Обеспечивает минимальное воздействие на энергобаланс системы.
• Широкий диапазон рабочих температур: Включает в себя эксплуатацию в индустриальных условиях от -40°C до 85°C.

Недостатки:

• Внешний референс: Требуется внешний источник опорного напряжения для повышения точности.
• Только SPI интерфейс: Ограниченные возможности для подключения через другие интерфейсы.

Типовое использование:

• Медицинские приборы: Высокоточные измерительные и контрольные устройства.
• Промышленные системы управления: Автоматизация и контроль производственных процессов.
• Аудио устройства: Преобразование цифровых аудиосигналов в аналоговые.
• Телекоммуникации: Обработка сигналов в системах связи.

Рекомендации по применению:

• Подключите надежный источник внешнего опорного напряжения: Это улучшит точность преобразования.
• Используйте надлежащее экранирование и фильтрацию: Для минимизации влияния электромагнитных помех.
• При необходимости, добавьте буфер: Для улучшения стабильности аналогового выхода.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество ЦАП: 4
• Время установления: 5µs (максимум)
• Тип выхода: Напряжение
• Диапазон входного напряжения: 4.75V ~ 5.25V
• Интерфейс данных: SPI
• Архитектура: R-2R
• Рабочая температура: от -40°C до 85°C
• Корпус: SO-28
• Тип монтажа: Поверхностный монтаж (SMT)
• Даташит: [AD7244 Datasheet](https://www.analog.com/media/en/technical-documentation/data-sheets/AD7244.pdf)

Возможные аналоги:

• MCP4922-E/P от Microchip Technology: 12-разрядный ЦАП с двойным выходом.
• DAC7615U от Texas Instruments: 12-битный, 4-канальный ЦАП с параллельным интерфейсом.
• MAX522ACNG+ от Maxim Integrated: Двойной 8-битный ЦАП с параллельным интерфейсом.

Описание основывается на информации, доступной на момент написания. Рекомендуется проверить спецификации и рекомендации производителя для получения актуальных данных.
