AD7228ACQ

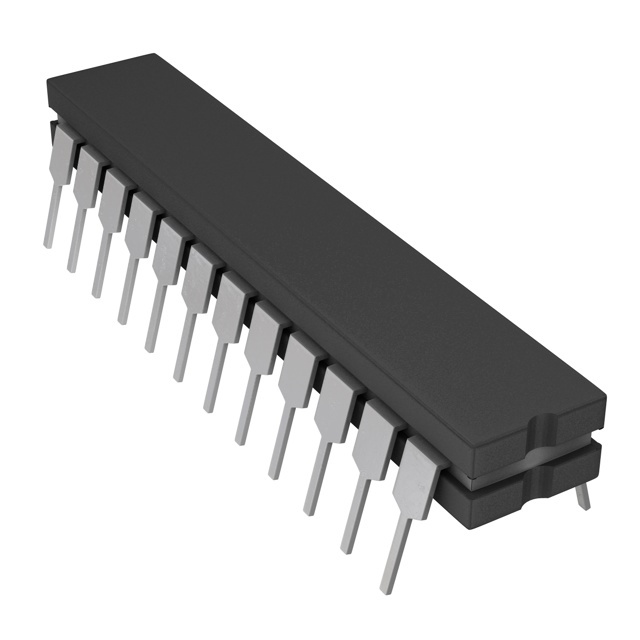

Цифро-аналоговый преобразователь AD7228ACQ от Analog Devices

Общее описание: AD7228ACQ — это восьмиканальный 8-битный цифро-аналоговый преобразователь (ЦАП) с выходом по напряжению. Он выполнен в 24-контактном корпусе CDIP и предназначен для использования в широком диапазоне приложений, включая управление процессами, аудиоустройства и генерацию сигналов.

Преимущества:

• Высокая точность: ±0.5 LSB максимальная линейная погрешность (INL).
• Быстрая установка: Время установления составляет всего 5 микросекунд.
• Гибкость: Поддержка внешних опорных напряжений.
• Надежность: Температурный диапазон работы от -40°C до +85°C.

Недостатки:

• Требуется внешний источник опорного напряжения, что может добавить сложности в проектирование.
• Параллельный интерфейс требует большего числа входов/выходов микроконтроллера по сравнению с серийными интерфейсами, такими как SPI или I²C.

Типовое использование:

• Аналоговые синтезаторы и аудиоустройства.
• Управление процессами и автоматизация.
• Генерация опорных напряжений.
• Системы управления движением.

Рекомендации по применению:

• Используйте качественный внешний источник опорного напряжения для достижения максимальной точности преобразования.
• Обеспечьте достаточную фильтрацию питания для минимизации шумов и стабильности работы.
• При разработке печатной платы старайтесь минимизировать длину дорожек между микроконтроллером и AD7228ACQ для уменьшения паразитных эффектов.

Основные технические характеристики:

• Разрядность: 8 бит
• Количество ЦАП: 8
• Время установления: 5 мкс, 7 мкс
• Тип выхода: Буферизированный напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 10.8В - 16.5В, ±5В
• Напряжение питания (цифровое): 13.5В - 16.5В
• Линейная погрешность: ±0.5 LSB (максимально), ±1 LSB (максимально)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ +85°C
• Корпус: 24-контактный CDIP (0.300", 7.62 мм)
• Тип монтажа: Сквозное отверстие

Возможные аналоги:

• AD7228BCQ
• AD7228SQ
• DAC8043 от Texas Instruments

Используйте AD7228ACQ для точного и надежного преобразования цифровых данных в аналоговые у любых ваших проектов!
