AD7228ACPZ-REEL

AD7228ACPZ-REEL от Analog Devices

Общее описание

AD7228ACPZ-REEL — это 8-битный цифро-аналоговый преобразователь (ЦАП) с 8 независимыми каналами, разработанный компанией Analog Devices. Устройство характеризуется высокой точностью и стабильностью, что делает его отличным выбором для широкого спектра применений, требующих преобразования цифровых сигналов в аналоговые.

Преимущества

• Высокая точность и линейность преобразования благодаря архитектуре R-2R.
• Наличие 8 независимых каналов позволяет использовать один чип для многоканальных приложений.
• Широкий диапазон рабочих температур (-40°C до 85°C), что делает его подходящим для использования в различных условиях.
• Поддержка внешнего эталона обеспечивает высокую гибкость в настройках выходного напряжения.

Недостатки

• Для работы требуется внешний эталонный источник напряжения.
• Не поддерживает дифференциальный выход, что может быть недостатком для некоторых специфических применений.

Типовое использование

• Преобразование цифровых сигналов в аналоговые в системах управления.
• Аудио и видео приложения.
• Генерация аналоговых сигналов в тестировании и измерениях.
• Промышленные системы автоматизации.

Рекомендации по применению

• Для обеспечения максимальной точности рекомендуется использовать высокостабильный внешний эталонный источник напряжения.
• При проектировании печатной платы следует учитывать требования к заземлению и минимизировать шум, чтобы обеспечить чистоту аналогового сигнала.
• Использование конденсаторов для фильтрации питания поможет улучшить стабильность и качество выходного сигнала.

Основные технические характеристики

• Разрядность ЦАП: 8 бит.
• Количество ЦАП: 8.
• Время установления (settling time): 5µs, 7µs.
• Тип выхода: Напряжение (буферизированный).
• Дифференциальный выход: Нет.
• Интерфейс данных: Параллельный.
• Тип эталона: Внешний.
• Напряжение питания (аналоговое): 10.8В - 16.5В, ±5В.
• Напряжение питания (цифровое): 13.5В - 16.5В.
• ИНЛ/ДНЛ (LSB): ±0.5 (макс), ±1 (макс).
• Архитектура: R-2R.
• Рабочая температура: -40°C до 85°C.

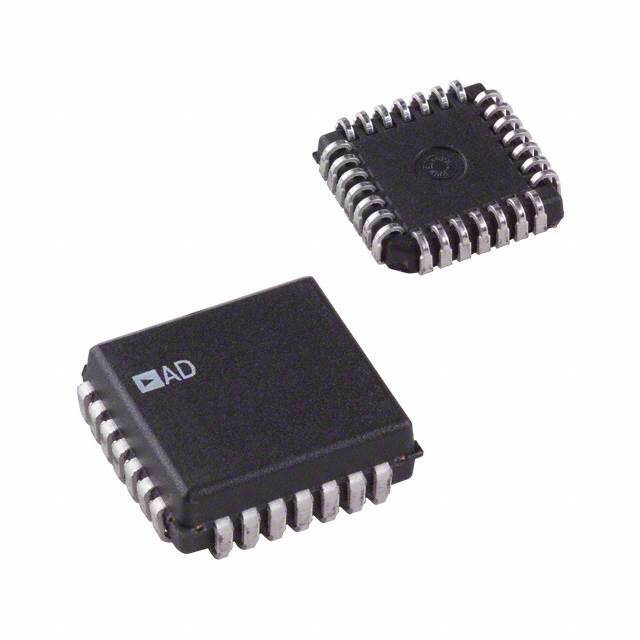

• Корпус / упаковка: 28-LCC (J-Lead).
• Тип монтажа: Поверхностный монтаж (Surface Mount).

Возможные аналоги

• AD558 – Одноканальный 8-битный ЦАП от Analog Devices.
• DAC0808 – Восьмиразрядный цифро-анальный преобразователь от Texas Instruments.
• MAX525 – Восьмиразрядный, 4-канальный ЦАП от Maxim Integrated.

С устройством AD7228ACPZ-REEL вы получаете надежное и высокоточное решение для преобразования цифровых сигналов в аналоговые, обеспечивая стабильность и гибкость в ваших проектах.
