AD7228ABQ от Analog Devices

Общее описание

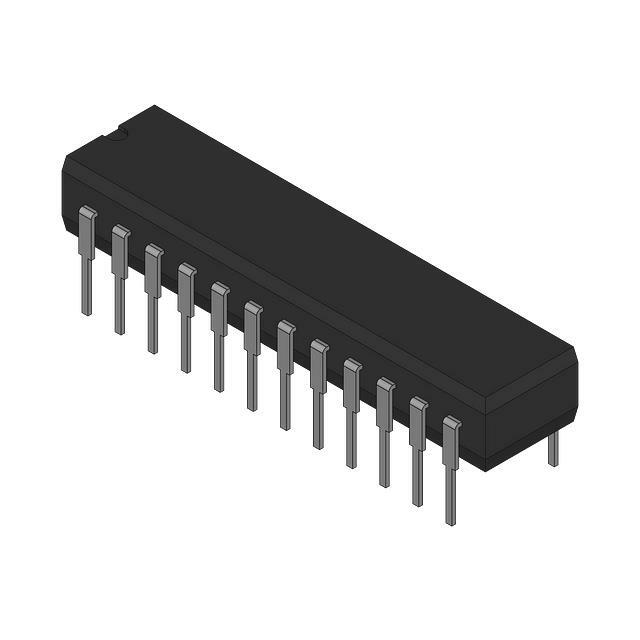

AD7228ABQ - это 8-битный цифрово-аналоговый преобразователь (ЦАП) производства компании Analog Devices. Устройство заключено в корпус CERDIP с 24 выводами и предназначено для преобразования цифровых данных в аналоговый сигнал с высокоэффективным выходом напряжения. Этот ЦАП используется в приложениях, где требуется высокая точность и надежность преобразования.

Преимущества

• Высокая точность преобразования благодаря архитектуре R-2R
• Быстрое время установления выходного сигнала, до 5 мкс
• Буферизованный выходной сигнал, что улучшает качество выходного напряжения
• Возможность параллельного интерфейса для повышения скорости работы

Недостатки

• Относительно сложная схема подключения и настройки
• Ограниченная температура эксплуатации от -40°C до +85°C, что может быть недостаточно для некоторых экстремальных условий

Типовое использование

• АЦП интерфейсы в системах измерения и контроля
• Преобразование цифровых сигналов в аналоговые для аудио и видео оборудования
• Применение в системах автоматизации и управления
• Использование в микропроцессорных системах для управления аналоговыми устройствами

Рекомендации по применению

• Обязательно используйте внешний опорный источник напряжения для достижения максимальной точности преобразования
• Для минимизации помех и снижения шума на выходе, предусмотреть надлежащие фильтрующие компоненты
• Внимательно следите за температурным режимом работы, чтобы избежать перегрева и выхода из строя устройства

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 8
• Время установления: 5 мкс
• Тип выхода: Буферизованный выход напряжения
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 4.75В - 5.25В
• Напряжение питания (цифровое): 10.8В - 16.5В
• ИНЛ/ДНЛ (LSB): ±1 (макс.), ±1 (макс.)
• Архитектура: R-2R
• Температурный диапазон эксплуатации: -40°C - 85°C
• Корпус: 24-CERDIP
• Тип монтажа: Сквозное отверстие

Возможные аналоги

• AD7303 от Analog Devices – 8-битный ЦАП с аналогичными характеристиками и функциями.
• DAC0808 от Texas Instruments – другой популярный 8-битный цифрово-аналоговый преобразователь, подходящий для различных приложений.

AD7228ABQ - это надёжное и производительное решение для задач, требующих высококачественного преобразования цифровых сигналов в аналоговые.
