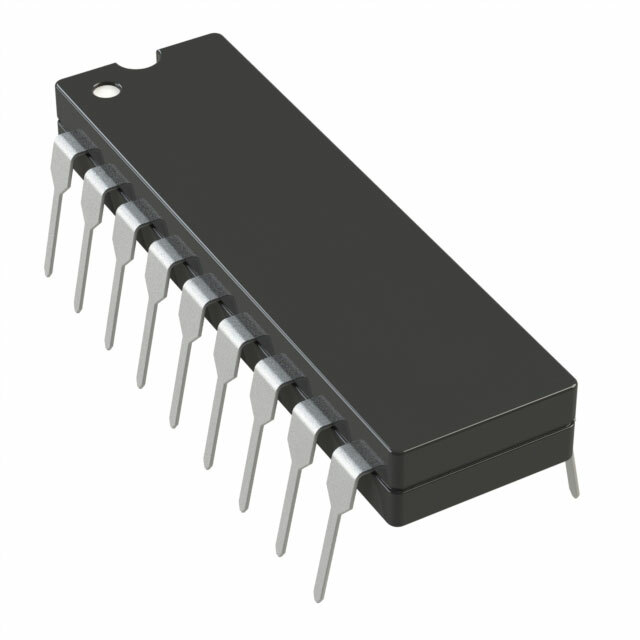

AD7226KNZ

AD7226KNZ от Analog Devices

Общее описание: Семейство микросхем AD7226 - это 8-битные цифро-аналоговые преобразователи (ЦАП) с четырьмя независимыми каналами. Версия AD7226KNZ поставляется в корпусе 20-DIP (Dual In-line Package) и предназначена для универсального применения в цифровых системах.

Преимущества:

• Высокая интеграция: Четыре независимых канала ЦАП в одном корпусе.
• Стабильность и точность: Преобразователь отличается высокой линейностью и низким уровнем шумов.
• Удобство использования: Простота интеграции благодаря поддержке стандартных параллельных интерфейсов и возможности внешнего опорного напряжения.
• Широкий диапазон рабочих напряжений: Поддержка аналогового и цифрового питания, позволяет применить компонент в различных схемах.

Недостатки:

• Точность 8 бита: Для приложений, требующих высокой точности, 8 бит может быть недостаточно.
• Относительно большие размеры: Форм-фактор DIP может быть недостатком для проектов с высокой плотностью компонентов.

Типовое использование:

• Преобразование цифрового сигнала в аналоговый в системах управления.
• Генерация аналоговых сигналов в аудиосистемах.
• Применение в мультимедийных и графических устройствах для обработки изображений.
• В медицинском оборудовании для преобразования данных датчиков.

Рекомендации по применению:

• Правильное питание: Убедитесь, что схемное питающее напряжение соответствует требованиям (11.4V ~ 16.5V для аналогового питания и 14.25V ~ 15.75V для цифрового питания).
• Внешнее опорное напряжение: Выберите подходящее внешнее опорное напряжение для достижения точных результатов.
• Адекватное охлаждение: Несмотря на невысокую мощность потребления, стоит предусмотреть адекватное охлаждение для стабилизации работы компонента.

Основные технические характеристики:

• Разрядность: 8 бит
• Количество ЦАП: 4
• Время установления (Settling Time): 4µs
• Тип выхода: Буферизированный (Voltage - Buffered)
• Архитектура: R-2R
• Диапазон аналогового питания: 11.4V ~ 16.5V, -5V
• Диапазон цифрового питания: 14.25V ~ 15.75V
• Диапазон рабочих температур: -40°C ~ 85°C
• Форм-фактор: 20-DIP (0.300", 7.62mm)
• Основной интегральный пакет: 20-PDIP
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги:

• MCP4725 от Microchip: 12-битный ЦАП с интерфейсом I2C и встроенным буфером.
• TLV5618 от Texas Instruments: 10-битный двойной ЦАП с низким энергопотреблением и последовательным интерфейсом.

Компонент AD7226KNZ от Analog Devices является отличным выбором для широкого диапазона приложений, требующих многоканального цифро-аналогового преобразования с высокой точностью и стабильностью.
