AD7226BRSZ

AD7226BRSZ от Analog Devices

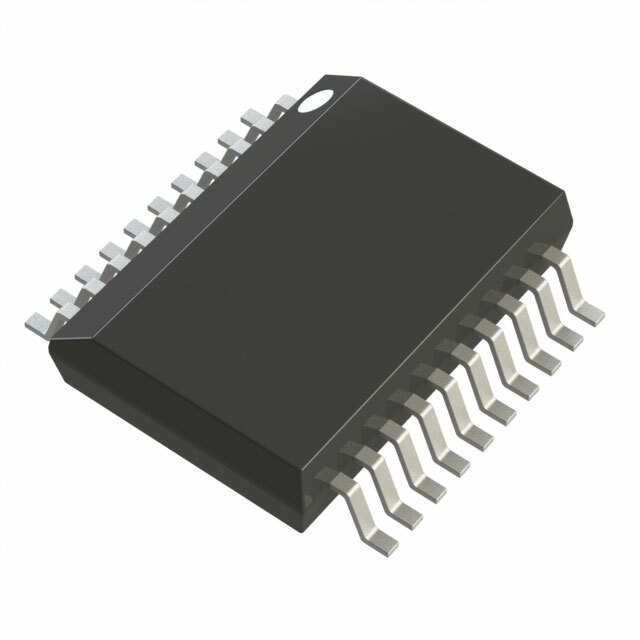

Общее описание: AD7226BRSZ – это 8-разрядный (8-битный) цифро-аналоговый преобразователь (ЦАП) с четырьмя независимыми каналами, выполненный в компактном корпусе SSOP-20. Устройство разработано компанией Analog Devices и предназначено для замены нескольких ЦАП в системах, требующих многоканальной преобразовательной обработки.

Преимущества:

• Высокая точность: Благодаря инлеонной (INL) и дифференциальной нелинейности (DNL) на уровне ±0.5 LSB и ±1 LSB соответственно, устройство обеспечивает высокую точность преобразования.
• Быстрое время установления: Время установления на уровне 4 мкс для выхода сигнала позволяет использовать этот ЦАП в высокоскоростных приложениях.
• Компактность: Поставляется в корпусе SSOP-20, что экономит место на плате.
• Гибкость интерфейса: Поддержка параллельного интерфейса для упрощенного подключения к микропроцессорам и другим цифровым устройствам.

Недостатки:

• Не встроенные опорные источники: Требуется внешний источник опорного напряжения, что может потребовать дополнительных компонентов и усложнить схему.
• Нет дифференциального выхода: Выходы сигнала одиночные, что может не подходить для всех типов применений.

Типовое использование:

• Автоматизация и управление: Подходит для управляющих систем и приводов, где требуется точное регулирование параметров.
• Цифровые звуковые системы: Используется для преобразования цифровых звуковых сигналов в аналоговые.
• Медицинские приборы: Подходит для применения в устройствах, где важна точность и стабильно скоростная передача данных.
• Промышленная электроника: Аналоговые выходы для программируемых логических контроллеров (ПЛК) и различных контроллеров процессов.

Рекомендации по применению:

• Убедитесь, что внешний источник опорного напряжения стабильный и соответствует требованиям ЦАП.
• Следует использовать согласование импеданса для повышения точности выходного сигнала.
• При проектировании печатной платы необходимо предусмотреть хорошее экранирование и заземление, чтобы минимизировать влияние шума на выходной сигнал.

Основные технические характеристики:

• Разрядность: 8-бит
• Количество D/A преобразователей: 4
• Время установления: 4 мкс
• Тип выхода: Буферизованные напряжения
• Тип интерфейса данных: Параллельный
• Тип опорного источника: Внешний
• Питание, аналоговое: от 11.4В до 16.5В, -5В
• Питание, цифровое: от 14.25В до 15.75В
• INL/DNL (LSB): ±0.5 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: от -40°C до +85°C
• Корпус: SSOP-20

Возможные аналоги:

• AD7225: Аналогичный 8-битный многоканальный ЦАП, также производства Analog Devices.
• DAC0800: 8-битный ЦАП от Texas Instruments, имеющий схожие характеристики.
