AD7225LP-REEL

AD7225LP-REEL от Analog Devices

Общее описание

AD7225LP-REEL – это 8-битный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices. Интегральная схема включает в себя четыре независимых 8-битных ЦАП с выходным напряжением. Этот компонент идеален для применения в системах, где требуется преобразование цифровых сигналов в аналоговые с высокой точностью и скоростью.

Преимущества

• Многоканальность: Четыре независимых ЦАП позволяет значительно упростить проектирование многоканальных аналоговых систем.
• Высокая скорость: Время установления (settling time) данных всего 4 мс делает его подходящим для приложений, требующих быстрого отклика.

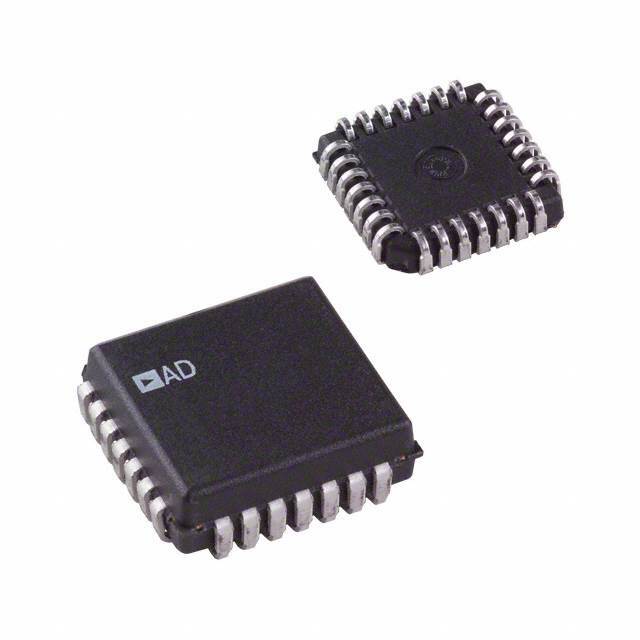

• Компактная упаковка: Поставка в корпусе 28-PLCC делает его удобным для монтажа в ограниченном пространстве.

Недостатки

• Устаревший статус: На данный момент компонент считается устаревшим, что может ограничить его доступность и поддержку в будущем.
• Необходимость внешней опорной напряжения: Для работы компонента требуется внешнее опорное напряжение.

Типовое использование

• Системы управления: Применение для перевода цифровых сигналов управления в аналоговые для различных исполнительных механизмов.
• Аналоговые выходы: Использование в мультимедийных системах для создания голосовых и музыкальных сигналов.
• Тестирование и измерительное оборудование: Применение в калибровочных системах и устройствах контроля.

Рекомендации по применению

• Проектирование многоканальных ЦАП систем: Используйте возможности многоканальности, чтобы уменьшить количество компонентов и упростить схему.
• Опорное напряжение: Обеспечьте стабильное внешнее опорное напряжение для достижении максимальной точности преобразования.
• Скорость реакции: Учтите быстрое время установления при проектировании систем, требующих высокой оперативности отклика.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 4
• Время установления: 4 мс
• Тип выхода: Выходное напряжение (буферизованное)
• ИНЛ/ДНЛ (LSB): ±0.5 (Макс), ±1 (Макс)
• Архитектура: R-2R
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 11.4 В ~ 16.5 В, -5 В
• Напряжение питания, цифровое: 14.25 В ~ 15.75 В
• Температурный диапазон: -40°C ~ 85°C
• Корпус / кассета: 28-LCC (J-lead)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• DAC0808: Компактный низкоточный 8-битный ЦАП с аналогичными функциями.
• AD7302: 8-битный ЦАП с двумя каналами от Analog Devices, предлагаемое современное решение с меньшим форм-фактором.

Используйте AD7225LP-REEL для эффективного и точного преобразования цифровых сигналов в аналоговые в ваших проектах.
