AD7224LP

Цифро-аналоговый преобразователь AD7224LP от Analog Devices

Общее описание

AD7224LP — это 8-разрядный цифровой-аналоговый преобразователь (ЦАП) с выходом напряжения от компании Analog Devices. Он предназначен для точного преобразования цифровой информации в аналоговую форму и выполняет эту задачу с высокой точностью.

Преимущества

• Высокая точность: Встроенная архитектура R-2R обеспечивает точное преобразование с минимальными погрешностями.
• Низкая рассеиваемая мощность: Позволяет использовать компонент в портативных и энергоэффективных устройствах.
• Широкий диапазон рабочих напряжений: Поддержка как однополярного, так и двухполярного питания.

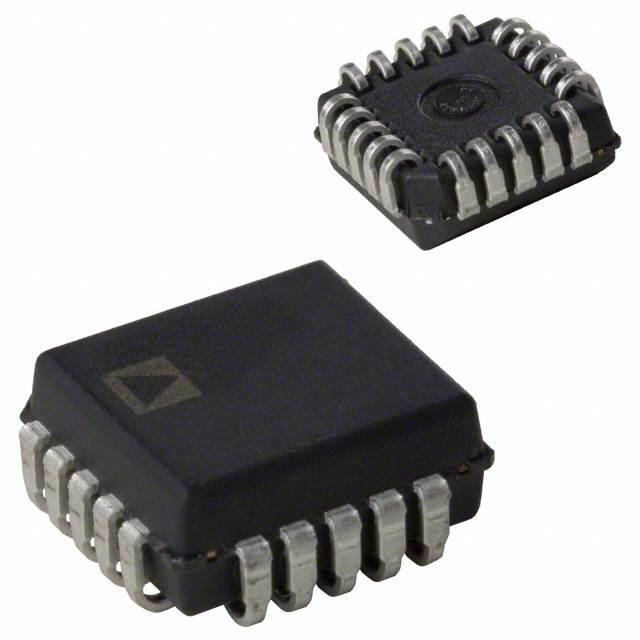

• Компактный корпус: 20-контактный PLCC корпус занимает мало места на плате и упрощает монтаж.

Недостатки

• Утилезация: Статус компонента «устарел», что может усложнить его использование в долгосрочных проектах.
• Потребность во внешнем опорном напряжении: Требует внешнего референса для работы, что может потребовать дополнительных компонентов на плате.

Типовое использование

• Преобразование цифровых сигналов в аналоговые в системах автоматического управления.
• Генерация и восстановление аналоговых сигналов в аудио- и видеотехнике.
• Использование в тестовых и измерительных приборах.
• Интерфейсы между цифровыми вычислительными устройствами и аналоговыми системами.

Рекомендации по применению

• Внешний референс: Подключите стабильный внешний источник опорного напряжения для обеспечения высокой точности преобразования.
• Правильное охлаждение: Следите за тепловым режимом компонента при высоких нагрузках, чтобы избежать перегрева.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 1
• Время установления: 20 мкс
• Тип выхода: Напряжение - буферированный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 11.4В ~ 16.5В, ±5В
• Напряжение питания (цифровое): 14.25В ~ 15.75В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус / Упаковка: 20-контактный PLCC (9x9 мм)
• Монтажный тип: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7303 от Analog Devices: 8-разрядный двойной ЦАП, который может предоставить альтернативные возможности для аналоговых приложений.
• MAX515 от Maxim Integrated: Более современный 8-разрядный ЦАП с несколькими выходами и улучшенными характеристиками.

Используйте AD7224LP для точного и надежного преобразования цифровых сигналов в аналоговые с минимальными искажениями.
