AD7224KRZ-18

4 560,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

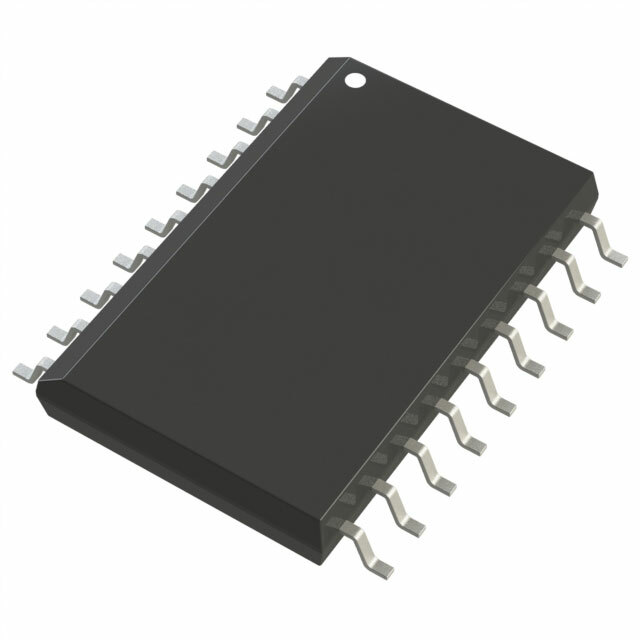

AD7224KRZ-18 от Analog Devices

Общее описание

AD7224KRZ-18 — это 8-битный цифро-аналоговый преобразователь (ЦАП) производства компании Analog Devices. Устройство представляет собой одноканальный преобразователь с буферированным напряжением на выходе, что позволяет преобразовывать цифровые данные в аналоговую форму с высоким уровнем точности и стабильности.

Преимущества

  • Высокая точность: встроенная R-2R лестница обеспечивает адекватное преобразование цифровых сигналов.
  • Стабильность: буферированный выходной сигнал минимизирует влияние колебаний напряжения на качество преобразования.
  • Простота интерфейса: параллельный интерфейс для передачи данных.
  • Гибкость в использовании: поддержка внешнего источника опорного напряжения для большей гибкости в различных приложениях.

Недостатки

  • Ограниченный диапазон разрешения: 8-битное разрешение может быть недостаточным для приложений, требующих более высокой точности.
  • Потребление мощности: относительно высокое энергопотребление может ограничить использование в энергоэффективных приложениях.

Типовое использование

  • Аудио приложения (аналоговые выходы аудиосистем)
  • Промышленные измерительные системы
  • Устройства точного контроля и управления
  • Генераторы сигналов

Рекомендации по применению

  • Используйте внешний источник опорного напряжения для достижения необходимой стабильности и точности на выходе.
  • Обеспечьте стабильное питание и минимизацию шумов в источниках питания для повышения качества преобразования.
  • При монтаже уделите внимание тепловому режиму работы и расположению компонентов на плате.

Основные технические характеристики

  • Разрешение: 8 бит
  • Количество ЦАПов: 1
  • Время установления: 20 мкс
  • Выходной тип: буферированный (напряжение)
  • Дифференциальный выход: нет
  • Интерфейс данных: параллельный
  • Опорное напряжение: внешний источник
  • Напряжение питания (аналоговое): 11.4V ~ 16.5V, ±5V
  • Напряжение питания (цифровое): 14.25V ~ 15.75V
  • Интегральная/Дифференциальная нелинейность (INL/DNL): ±1 (макс), ±1 (макс)
  • Архитектура: R-2R
  • Рабочая температура: -40°C ~ 85°C
  • Корпус / Тип упаковки: 18-SOIC (0.295", 7.50mm ширина)
  • Монтаж: поверхностный (SMD)

Возможные аналоги

  • MAX515: 2-канальный 8-битный ЦАП от Maxim Integrated с подходящими характеристиками.
  • MCP4901: 8-битный одноканальный ЦАП от Microchip Technology, хотя и с немного отличающимися характеристиками питания и выходным типом.
