AD7224KPZ

AD7224KPZ от Analog Devices

Общее описание

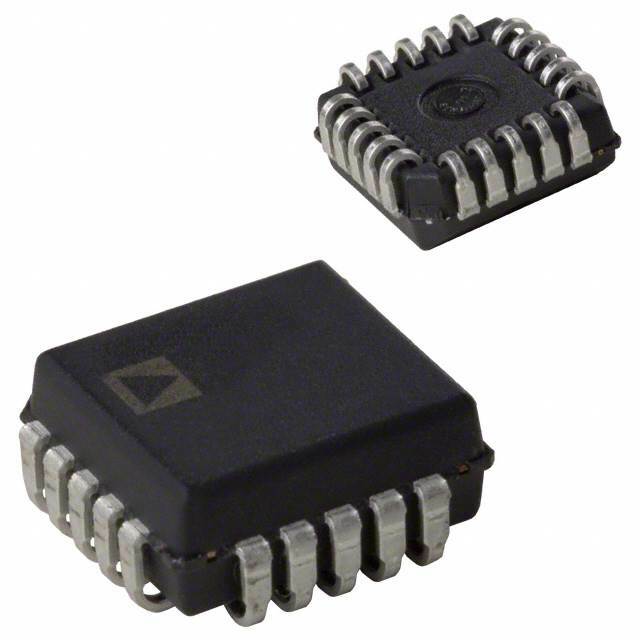

AD7224KPZ - это 8-разрядный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Данный компонент представляет собой ЦАП на резистивной лестнице R-2R с буферизованным выходным напряжением. AD7224KPZ способен преобразовывать цифровые данные в аналоговые сигналы с высокой точностью и скоростью. Компонент поставляется в корпусе 20-PLCC (9x9 мм) и предназначен для поверхностного монтажа.

Преимущества

• Высокая точность: Обеспечивает линейность до ±1 LSB (макс.), что способствует высокой точности преобразования.
• Быстрое время установления: Время установления выходного сигнала составляет около 20 мкс, что позволяет использовать компонент в высокоскоростных приложениях.
• Стабильность и надежность: Поддержка внешнего опорного напряжения обеспечивает стабильность выходного сигнала.

Недостатки

• Требуется внешнее опорное напряжение: Для работы необходим источник внешнего опорного напряжения, что может усложнить схему.
• Высокое напряжение питания: Компонент требует питания до 16.5V для аналоговой части и 15.75V для цифровой, что может быть неудобно в применении с низковольтными источниками.

Типовое использование

• Аудио приложения: ЦАПы используются для преобразования цифровых аудио данных в аналоговые, обеспечивая высококачественный звук.
• Системы управления: Применяются для формирования аналоговых управляемых сигналов в различных системах автоматизации и управления.
• Медицинское оборудование: Используется для точного воспроизведения биомедицинских сигналов в диагностическом оборудовании.

Рекомендации по применению

• Используйте внешнее опорное напряжение: Для обеспечения максимальной стабильности и точности выходного сигнала.
• Тщательно выбирайте источник питания: Обеспечение стабильного и чистого питания крайне важно для достижения наилучшей производительности.
• Внимательно разводите плату: Учитывайте рекомендации по размещению элементов и трассировке для минимизации шумов и помех.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 1
• Время установления: 20 мкс
• Тип выхода: Буферизованное напряжение
• Диапазон напряжений питания (аналог.): 11.4V ~ 16.5V, ±5V
• Диапазон напряжений питания (цифров.): 14.25V ~ 15.75V
• Рабочий температурный диапазон: -40°C ~ +85°C
• Корпус: 20-PLCC (9x9 мм)

Возможные аналоги

• AD7225: Аналогичный 8-разрядный ЦАП с более высокой быстродействующей характеристикой.
• MCP4801: 8-разрядный ЦАП от компании Microchip, работающий с питанием до 5В и с SPI интерфейсом.

Используя AD7224KPZ, вы можете обеспечить высокое качество и точность преобразования цифровых сигналов в аналоговые, что делает его отличным выбором для широкого спектра применений.
