AD7224KNZ от Analog Devices

Общее описание

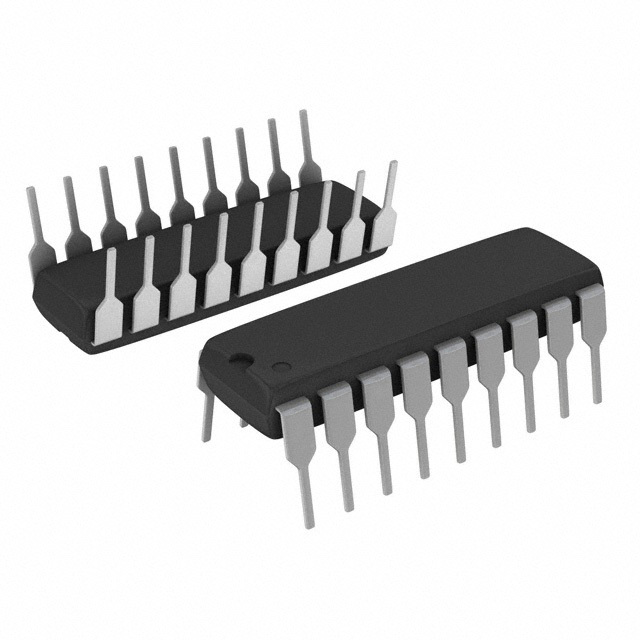

AD7224KNZ — восьмиразрядный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он представляет собой одноканальное устройство с буферированным выходом напряжения и интегрированной аналоговой схемой в корпусе DIP-18. Этот компонент предназначен для использования в системах цифрового управления, аудиоаппаратурах и других применениях, где требуется преобразование цифровых сигналов в аналоговые.

Преимущества

• Высокая точность: обеспечивает прецизионное преобразование с инкрементальной погрешностью не более ±1 LSB.
• Буферированный выход: встроенный выходной буфер упрощает подключение к последующим каскадам.
• Универсальное питание: поддерживает как однополярное (11.4V до 16.5V), так и симметричное (±5V) питание для более гибкого использования.
• Компактный форм-фактор: 18-контактный корпус типа DIP (DIP-18) для удобного монтажа и интеграции в печатные платы.

Недостатки

• Ограниченная разрядность: 8-битный ЦАП может не предоставлять достаточной точности для приложений, требующих более глубокого разрешения.
• Требование к внешнему источнику опорного напряжения: хотя это позволяет гибкость, это также может добавить сложности к конструкции схемы.

Типовое использование

• Цифровое управление аналоговыми схемами: управление усилителями, фильтрами, генераторами сигналов.
• Аудио приложения: преобразование цифровых аудио сигналов в аналоговые.
• Медицинские приборы: системы визуализации и мониторинга.
• Автоматизация и управление производственными процессами: различные системы автоматизации, требующие точного управления аналоговыми устройствами.

Рекомендации по применению

• Убедитесь, что питание и опорные напряжения находятся в рекомендуемых пределах.
• Используйте качественное внешнее опорное напряжение для достижения максимальной точности.
• Учтите тепловыделение при проектировании печатной платы, особенно в условиях высоких токов и мощностей.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 1
• Время установления: 20 µs
• Тип выхода: Напряжение - буферированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 11.4V ~ 16.5V, ±5V
• Напряжение питания, цифровое: 14.25V ~ 15.75V
• INL/DNL (LSB): ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус / Тип упаковки: 18-DIP (0.300", 7.62 мм)
• Тип монтажки: Сквозное отверстие (Through Hole)

Возможные аналоги

• MAX525 от Maxim Integrated: 8-битный ЦАП с двумя выходами и SPI-интерфейсом.
• MCP4901 от Microchip Technology: 8-битный одноразрядный ЦАП с SPI-интерфейсом.

Заключение

AD7224KNZ от Analog Devices является надежным и точным 8-битным цифро-аналоговым преобразователем, идеально подходящим для множества приложений. Его высокая точность, буферированный выход и универсальное питание делают его отличным выбором для различных систем измерения и управления.
