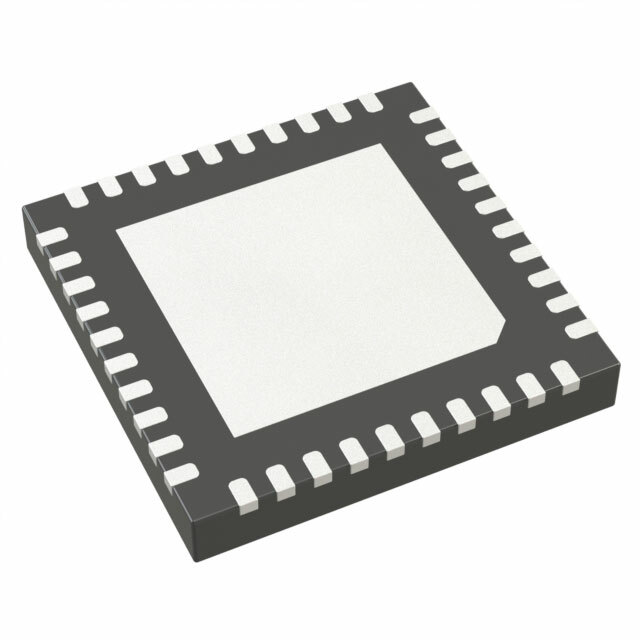

AD7173-8BCPZ-RL

AD7173-8BCPZ-RL от Analog Devices

Общее описание

AD7173-8BCPZ-RL — это высокопроизводительный 24-битный аналого-цифровой преобразователь (АЦП) Sigma-Delta от компании Analog Devices, предлагающий до 31.25 kSPS (тысяч выборок в секунду) и конфигурацию с восьмью или шестнадцатью входами. Устройство предназначено для точного измерения аналоговых сигналов и отлично подходит для использования в высокоточных измерительных системах.

Преимущества

• Высокая точность: 24-битное разрешение обеспечивает очень точные измерения.
• Гибкость ввода: поддержка как дифференциальных, так и однонаправленных входов.
• Различные источники опорного напряжения: возможность использования как внешнего, так и внутреннего опорного напряжения.
• Широкий диапазон питания: от 2 В до 5.5 В для аналогового и цифрового источников питания, что позволяет использовать устройство в различных системах.

Недостатки

• Стоимость: высокая точность и многочисленные функции устройства могут привести к увеличению стоимости по сравнению с менее сложными АЦП.
• Сложность в настройке: определенные функции требуют детального понимания работы устройства и могут быть сложны для начальных пользователей.

Типовое использование

• Промышленные измерительные системы.
• Медицинское оборудование.
• Контроль процесса и датчики.
• Высокоточные измерительные приборы.
• Системы автоматизации.

Рекомендации по применению

• Использование качественного источника питания: для обеспечения максимальной точности требуется стабильный и низкошумный источник питания.
• Корректное заземление: правильное заземление и экранирование помогут избежать помех и повысить точность измерений.
• Цепь опорного напряжения: рекомендуется тщательно продумать цепь опорного напряжения для получения оптимальной производительности.

Основные технические характеристики

• Разрешение: 24 бита
• Частота дискретизации: до 31.25 kSPS
• Количество входов: 8 (может быть расширено до 16)
• Типы входов: Дифференциальные и однонаправленные
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-ADC
• Типы опорного напряжения: Внешнее, Внутреннее
• Диапазон питающих напряжений, аналоговое: 2 В - 5.5 В
• Диапазон питающих напряжений, цифровое: 2 В - 5.5 В
• Температурный диапазон: -40°C ~ 105°C
• Корпус: 40-LFCSP-WQ (6x6)

Возможные аналоги

• AD7768: также высокоточный 24-битный Sigma-Delta АЦП от Analog Devices.
• ADS1278: многоканальный 24-битный АЦП от Texas Instruments для высокоточных измерений.
• MCP3564R: аналогичный по характеристикам 24-битный Sigma-Delta АЦП от Microchip Technology.

Заключение

AD7173-8BCPZ-RL — это высокоточный и многофункциональный АЦП, идеально подходящий для приложений, требующих высокой точности и гибкости ввода. Претендент на выбор для промышленных и медицинских измерительных систем.
