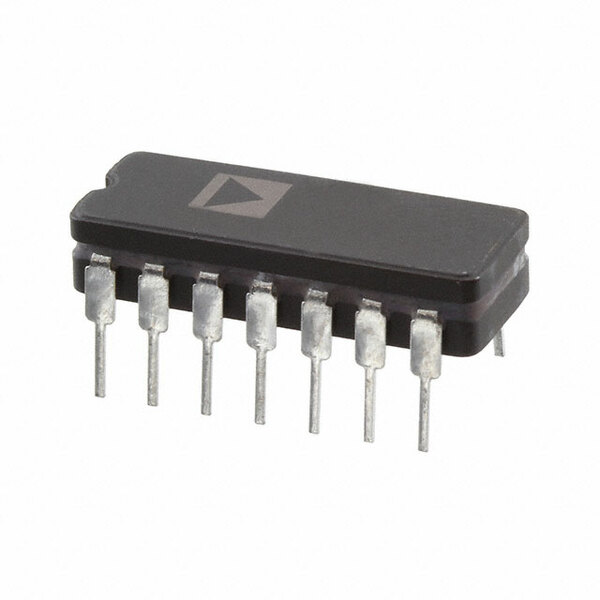

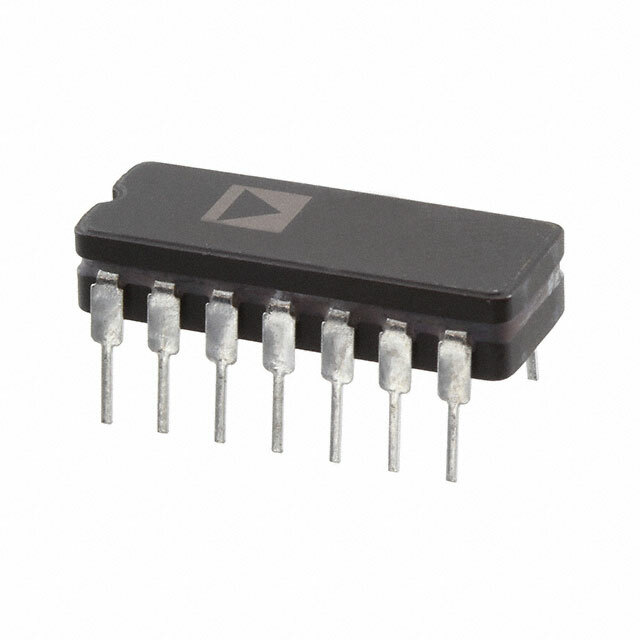

AD713AQ

AD713AQ от Analog Devices

Общее описание

AD713AQ — это высокопроизводительный операционный усилитель с малым уровнем шума и низким уровнем искажений от компании Analog Devices. Этот компонент обеспечивает отличные характеристики благодаря JFET (полевой транзистор с ПН переходом) входам и овладению балансировкой параметров. Он обеспечивает высокую скорость нарастания сигнала и широкий диапазон частот. AD713AQ подходит для использования в системах, требующих высокоточного усиления сигналов.

Преимущества

• Высококачественный усилитель: Обеспечивает отличные характеристики усиления и балансировку параметров.
• Низкий уровень шума: Обеспечивает малый уровень шумов по отношению к сигнальным уровням, что важно при обработке слабых сигналов.
• Широкий диапазон частот: Позволяет использовать его в широком спектре приложений от аудио до высокочастотных схем.
• Высокая скорость нарастания сигнала: Позволяет работать с быстроменяющимися сигналами.

Недостатки

• Высокая потребляемая мощность: Из-за высоких характеристик может потреблять больше мощности, чем стандартные операционные усилители.
• Требуется правильное тепловое управление: В некоторых случаях может потребоваться дополнительное охлаждение для предотвращения перегрева.

Типовое использование

• Аудиоусилители
• Прецизионные измерительные приборы
• Усилители с высоким коэффициентом усиления
• Фильтрация и обработка сигнала
• Медицинские устройства

Рекомендации по применению

• Используйте экранирование и заземление для минимизации шума в чувствительных приложениях.
• Для обеспечения стабильной работы схемы используйте качественные фильтрующие конденсаторы на питающих линиях.
• Рассмотрите применение надлежащих методов теплового управления для предотвращения перегрева.

Основные технические характеристики

• Тип усилителя: J-FET (Полевой транзистор с ПН переходом)
• Количество каналов: 4
• Скорость нарастания сигнала: 20 В/мкс
• Диапазон частот (-3 дБ): 4 МГц
• Ток смещения входа: 10 пА
• Напряжение смещения на входе: 300 мкВ
• Потребляемый ток: 10 мА
• Ток на выход канал: 25 мА
• Диапазон напряжений питания: от 9 В до 36 В
• Рабочая температура: от -40°C до 85°C
• Монтаж: сквозное отверстие (Through Hole)
• Корпус: 14-CDIP (0.300", 7.62 мм)

Возможные аналоги

• OPA2134PA от Texas Instruments
• LT1358CN8 от Analog Devices
• LF347N от Texas Instruments

Используйте AD713AQ для достижения высокоточного усиления с малыми уровнями шумов и искажений.
