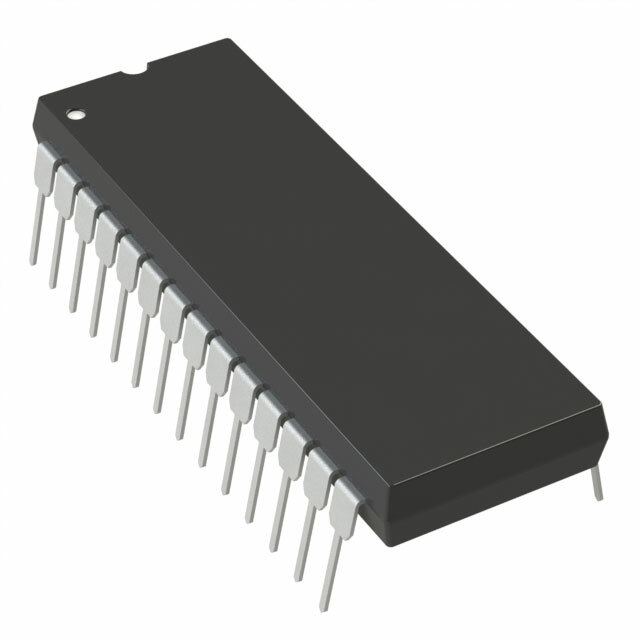

AD678JNZ от Analog Devices

Общее описание

AD678JNZ - это высокоточный 12-битный аналогово-цифровой преобразователь (АЦП) производства Analog Devices. Основное назначение этого компонента заключается в преобразовании аналоговых сигналов в цифровые с высокой скоростью и точностью. Этот АЦП выполнен по архитектуре Flash и предоставляет высокое быстродействие и малое время задержки, что делает его идеальным решением для применения в системах, требующих высокоскоростной обработки сигналов.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность преобразования.
• Высокая скорость: до 200 тысяч выборок в секунду удовлетворяет требованиям быстрой обработки данных.
• Удобный интерфейс: параллельный интерфейс данных упрощает интеграцию в системы.
• Простота использования: внутренний опорный источник напряжения облегчает проектирование.

Недостатки

• Ограниченная рабочая температура: рабочий диапазон составляет от 0°C до 70°C, что может быть недостаточно для некоторых промышленных применений.
• Внутреннее напряжение: требует ±12 В для аналогового и 5 В для цифрового питания.

Типовое использование

• Медицинские приборы
• Системы обработки сигналов
• Промышленные контроллеры
• Осциллографы и спектрометры

Рекомендации по применению

1. Питание: Убедитесь, что схема питания может обеспечить необходимое напряжение ±12 В для аналоговой и 5 В для цифровой части.
2. Обвязка: Обеспечьте качественное экранирование и фильтрацию питания для минимизации шумов.
3. Интерфейс: Используйте параллельный интерфейс для максимального быстродействия при передаче данных.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: до 200 тыс. выборок в секунду
• Количество входов: 1
• Тип входа: однонаправленный (single-ended)
• Интерфейс данных: параллельный
• Архитектура: Flash
• Опорное напряжение: внутреннее
• Напряжение питания (аналоговое): ±12 В
• Напряжение питания (цифровое): 5 В
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус: 28-DIP (0.600", 15.24 мм)
• Монтаж: сквозной отверстие

Возможные аналоги

• AD1672 от Analog Devices
• ADC12081 от Texas Instruments
• MCP3201 от Microchip Technology
