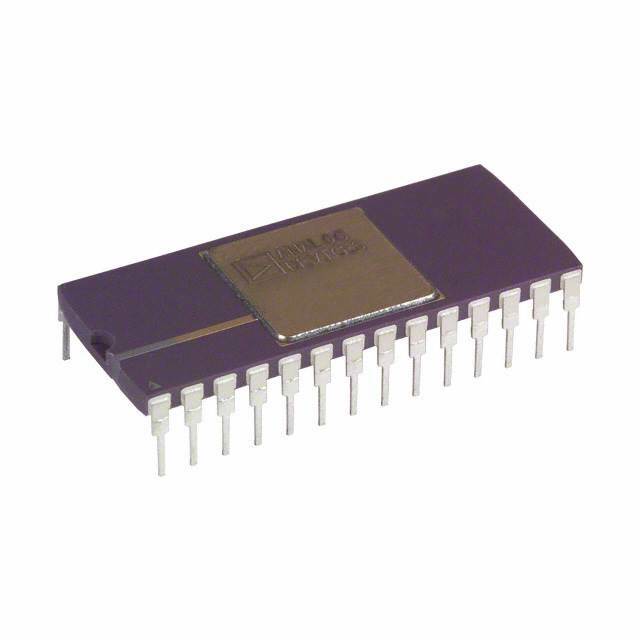

AD678AD

AD678AD от Analog Devices

Общее описание

AD678AD — это высокопроизводительный 12-битный аналогово-цифровой преобразователь (ADC) с архитектурой типа Flash от компании Analog Devices. Этот чип разработан для приложений, требующих высокой скорости и точности преобразования аналоговых сигналов в цифровые.

Преимущества

• Высокое разрешение: 12-битное разрешение обеспечивает высокую точность измерений.
• Быстрая скорость преобразования: 200 тыс. выборок в секунду идеально подходит для задач, требующих быстрого отклика.
• Архитектура Flash: Обеспечивает минимальную задержку при преобразовании.

Недостатки

• Устаревший статус: Компонент на данный момент снят с производства, что может усложнить его приобретение.
• Требуется широкий диапазон напряжений питания: ±12V для аналоговой части и 5V для цифровой части могут потребовать дополнительных источников питания.

Типовое использование

• Применение в системах сбора данных
• Медицинские диагностические устройства
• Высокоскоростные системы управления

Рекомендации по применению

• Обеспечьте стабильное и чистое питание, чтобы минимизировать шумы и нестабильности в измерениях.
• Используйте подходящие фильтры и экранирование для уменьшения электромагнитных помех.
• Поддерживайте температурные режимы в пределах -40°C ~ 85°C для оптимальной работы устройства.

Основные технические характеристики

• Число бит: 12
• Скорость дискретизации: 200 тыс. выборок в секунду
• Количество входов: 1 (с одинарным окончанием)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Sample and Hold - Analog-to-Digital Converter)
• Соотношение S/H:ADC: 1:1
• Тип опорного напряжения: Встроенные (internal)
• Напряжение питания, аналоговое: ±12V
• Напряжение питания, цифровое: 5V
• Корпус: 28-CDIP (0.600", 15.24mm)
• Монтажный тип: В отверстия (through hole)
• Рабочая температура: -40°C ~ 85°C

Возможные аналоги

• AD574A — также от Analog Devices, но с более низкими характеристиками скорости.
• AD7714 — 24-битный sigma-delta ADC, подходящий для точных, но менее скоростных применений.
• ADS7805 — 12-битный, высокопроизводительный ADC от Texas Instruments.

Заключение

AD678AD — это надежное и высокопроизводительное устройство для преобразования аналоговых сигналов в цифровые с высокой точностью. Однако, из-за статуса "устаревшего", рекомендуется рассмотреть другие современные аналоги, если доступность компонента является критической для проекта.
