AD673JD

AD673JD от Analog Devices

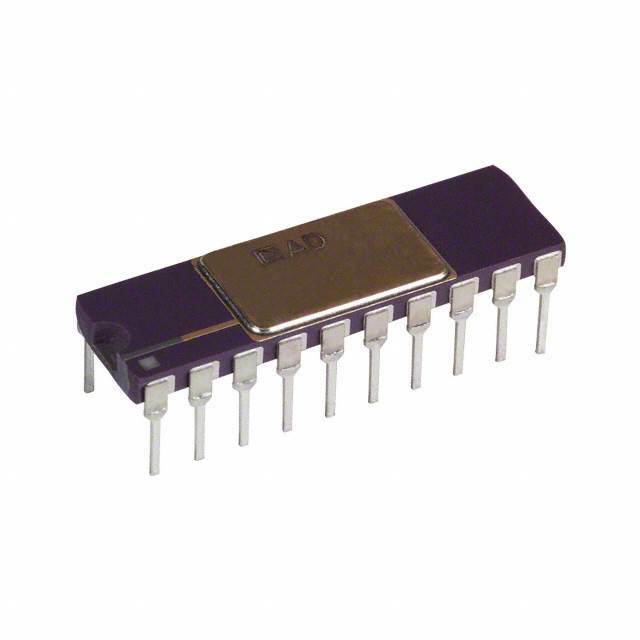

Общее описание: AD673JD - это 8-битный аналого-цифровой преобразователь (ADC), разработанный компанией Analog Devices. Он используется для преобразования аналоговых сигналов в цифровые данные, обеспечивая высокую точность и стабильность. Устройство исполнено в корпусе 20-CDIP и предназначено для сквозного монтажа.

Преимущества:

• Высокая точность преобразования.
• Интегрированный внутренний опорный источник и тактовый генератор.
• Низкое энергопотребление.
• Широкий диапазон рабочих температур.
• Простота интеграции в системы благодаря интерфейсу параллельной передачи данных.

Недостатки:

• Устаревший статус (обозначен как “Obsolete”).
• Низкое разрешение по современным меркам (8 бит).

Типовое использование:

• Цифровая обработка сигналов.
• Измерительные приборы.
• Управление процессами и автоматизация.
• Контроль и мониторинг в аналоговых системах.

Рекомендации по применению:

• Используйте AD673JD в приложениях, которые требуют точного преобразования аналоговых сигналов в цифровые данные.
• Обеспечьте надлежащее экранирование и заземление для минимизации влияния шумов и улучшения точности преобразования.
• Учитывайте температурные условия и предельные характеристики при проектировании систем с использованием этого преобразователя.

Основные технические характеристики:

• Разрядность: 8 бит
• Максимальная частота выборки: 33k выборок в секунду
• Интерфейс данных: Параллельный
• Количество ADC: 1
• Рабочая температура: 0°C ~ 70°C
• Корпус: 20-CDIP (шаг 0.300", 7.62 мм)
• Тип монтажа: Сквозной монтаж (Through Hole)

Возможные аналоги:

• ADC0804 от Texas Instruments
• ADC0809 от National Semiconductor
• AD574A от Analog Devices (с аналогичной разрядностью, но с повышенной точностью)

Использование AD673JD позволяет обеспечить надежное и точное преобразование аналоговых сигналов в цифровые данные, что актуально для ряда измерительных и управляющих приложений.
