AD664JP

Описание AD664JP от Analog Devices

Общее описание: AD664JP - это 12-битный цифроаналоговый преобразователь (ЦАП), предназначенный для работы с различными аналоговыми и цифровыми системами. Этот компонент обеспечивает четыре независимых канала ЦАП, что позволяет ему обрабатывать несколько потоков данных одновременно. Он оснащен внешним опорным напряжением и использует архитектуру R-2R лестницы для достижения высокой точности и стабильности.

Преимущества:

• Высокая точность: 12-битная разрешающая способность обеспечивает точное преобразование цифровых сигналов в аналоговые.
• Четыре канала: возможность одновременной работы с четырьмя каналами даёт больше гибкости в разработке.
• Низкое время установления: время установления 10 мкс позволяет использовать устройство в скоростных приложениях.

Недостатки:

• Устаревший компонент: статус "Обsolete" означает, что компонент снят с производства и может быть трудно найти в продаже.
• Высокие требования к питанию: требуемое питание ±11.4V ~ 16.5V для аналоговой части и 5V для цифровой части.

Типовое использование:

• Системы автоматического управления: Применение в сложных системах управления, требующих многоканального ЦАП.
• Устройства обработки сигналов: Использование в системах цифровой обработки сигналов для точного преобразования данных.
• Измерительное оборудование: Включая осциллографы и анализаторы частот.

Рекомендации по применению:

• Обеспечьте адекватное охлаждение и защиту от перегрева, учитывая высокую плотность компонентов в корпусе 44-PLCC.
• Используйте внешний опорный источник напряжения для повышения точности работы.
• Разработайте схему питания, соответствующую диапазону входных напряжений ±11.4V ~ 16.5V и 5V.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество ЦАП: 4
• Время установления: 10 мкс
• Выходной тип: буферированный напряжение
• Дифференциальный выход: нет
• Интерфейс данных: параллельный
• Тип опорного напряжения: внешний
• Питание (аналоговое): ±11.4V ~ 16.5V
• Питание (цифровое): 5V
• Нелинейность INL/DNL (LSB): ±0.75, ±0.75 (макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C

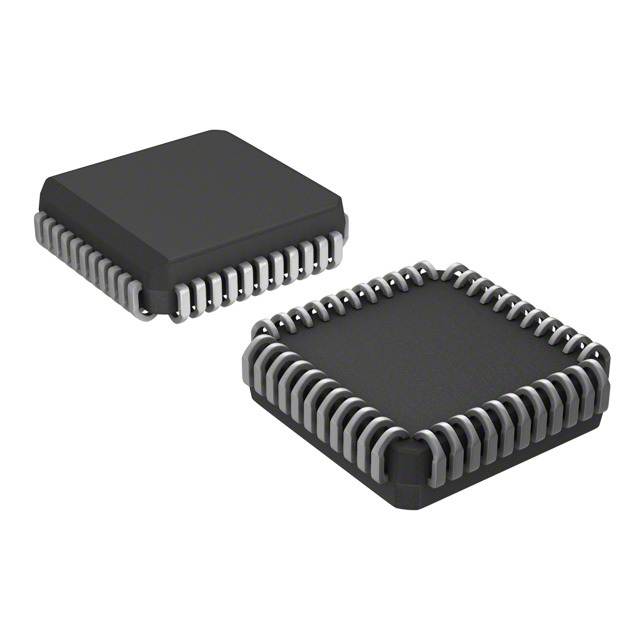

• Корпус / размер: 44-LCC (J-выводы) / 44-PLCC (16.59x16.59 мм)
• Тип монтажа: поверхностный монтаж

Возможные аналоги:

• Texas Instruments DAC8728: 16-битный 8-канальный ЦАП с аналогичным интерфейсом и функциональностью, но с улучшенными характеристиками.
• Maxim Integrated MAX5725: 12-битный 4-канальный ЦАП с более низким энергопотреблением и современными характеристиками.

Для более подробной информации рекомендуется обратиться к документации производителя.
