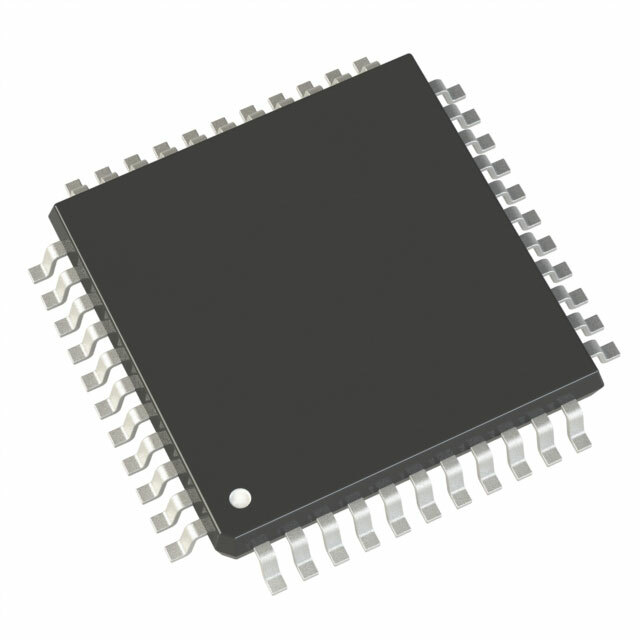

AD6640AST

AD6640AST от Analog Devices

Общее описание

AD6640AST — это высокопроизводительный аналогово-цифровой преобразователь (ADC) с 12-битной разрядностью и скоростью преобразования до 65 миллионов выборок в секунду (MSPS), произведенный компанией Analog Devices. Этот компонент разработан для применения в высокочастотных радиочастотных (RF) и беспроводных системах, таких как системы сотовой связи и GPS.

Преимущества

• Высокая скорость преобразования: До 65 MSPS, что позволяет использовать его в высокочастотных системах.
• Разрядность 12 бит: Обеспечивает высокую точность и разрешение преобразования.
• Компактный корпус LQFP: Удобен для поверхностного монтажа на печатных платах, экономит место.

Недостатки

• Устаревший статус: Компонент является устаревшим и может быть трудно доступен для заказа.
• Сложность в проектировании: Требует тщательного проектирования схемы и обеспечения условий для высокой скорости работы.

Типовое использование

• Системы сотовой связи: Преобразование аналоговых сигналов в цифровую форму в базовых станциях и других элементах инфраструктуры сотовой сети.
• Глобальные навигационные спутниковые системы (GPS): Обеспечивает обработку сигналов для повышения точности и быстродействия.
• Широкополосные коммуникационные системы: Используется в системах передачи данных с высокими требованиями к скорости и точности.

Рекомендации по применению

• Импульсный источник питания: Рекомендуется использовать импульсный источник питания с низким уровнем шумов для обеспечения стабильной работы ADC.
• Теплоотвод: Обеспечьте эффективное отведение тепла для предотвращения перегрева и повышения надежности.
• Экранирование: Применение экранирования для уменьшения влияния электромагнитных помех.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборок: До 65 MSPS
• Входной диапазон напряжений: 1.5 В
• Потребляемая мощность: 500 мВт
• Корпус: 44-LQFP (10x10 мм)
• Температурный диапазон: -40°C до +85°C

Возможные аналоги

• AD9235BCPZ-65: 12-битный ADC от Analog Devices с аналогичной скоростью выборок.
• ADS830E: 8-битный, 60 MSPS ADC от Texas Instruments может быть подходящей заменой при меньших требованиях к разрядности.
• ADC12DL065CIVH: 12-битный, 65 MSPS ADC от Texas Instruments.

Используйте AD6640AST для высокоточных и высокоскоростных приложений, требующих надежного аналогово-цифрового преобразования.
