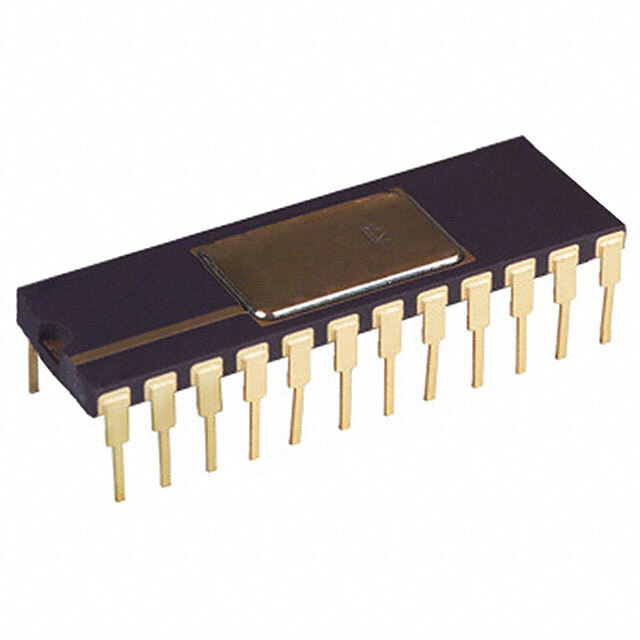

AD660SQ/883B

AD660SQ/883B от Analog Devices

Общее описание

AD660SQ/883B — это высокоточный ЦАП (цифро-аналоговый преобразователь) производства Analog Devices. Он выполнен на базе архитектуры с 16-битной разрядностью и предназначен для применения в системах, где требуется высокое качество и точность преобразования цифрового сигнала в аналоговый.

Преимущества

• Высокая точность и стабильность: благодаря 16-битной разрядности и встроенной опорной стабилизированной напруге.
• Широкий диапазон рабочих температур: что делает его подходящим для использования в условиях жесткой эксплуатации.
• Минимальное нелинейное искажение: обеспечивает высокое качество выходного сигнала.
• Простота интеграции: стандартный интерфейс и минимальное количество внешних компонентов облегчают включение в схемы.

Недостатки

• Высокая стоимость: из-за высокой точности и качества компонент может быть дороже аналогов.
• Сложность в настройке для новичков: требуется понимание работы с высокоточными ЦАП.

Типовое использование

• Системы измерений и контроля: применение в лабораторных и промышленных измерительных системах.
• Аудио приложения: высококачественные аудиосистемы.
• Медицинское оборудование: использование в диагностических и терапевтических устройствах.
• Военная и космическая техника: благодаря высокой точности и надежности.

Рекомендации по применению

• Используйте подходящие фильтры: для достижения наилучших результатов, применяйте соответствующие фильтры на выходе.
• Соблюдайте рекомендации по питанию: обеспечьте стабильное и чистое питание для предотвращения шумов и искажений.
• Используйте экранирование: для минимизации электромагнитных помех (EMI).
• Следите за температурным режимом: обеспечьте надлежащий теплоотвод при высоких нагрузках.

Основные технические характеристики

• Разрядность: 16-bit
• Интерфейс: параллельный
• Диапазон выходного напряжения: 10 В
• Встроенная опорная напруга: 10 В
• Точность нелинейности (INL): ±0.0015% от полной шкалы
• Диапазон рабочих температур: -55°C до +125°C
• Корпус: 24-pin CDIP
• Потребляемая мощность: 650 мВт

Возможные аналоги

• AD7545A: Аналогичный 12-битный ЦАП от Analog Devices.
• DAC8881: 16-битный ЦАП от Texas Instruments.
• MAX5216: 16-битный ЦАП от Maxim Integrated.

Заключение

ЦАП AD660SQ/883B от Analog Devices — это высококлассное решение для приложений, требующих максимальной точности и надежности. Его использование оправдано в критически важных системах, где качество и точность аналогового сигнала имеют первостепенное значение.
