AD650JNZ

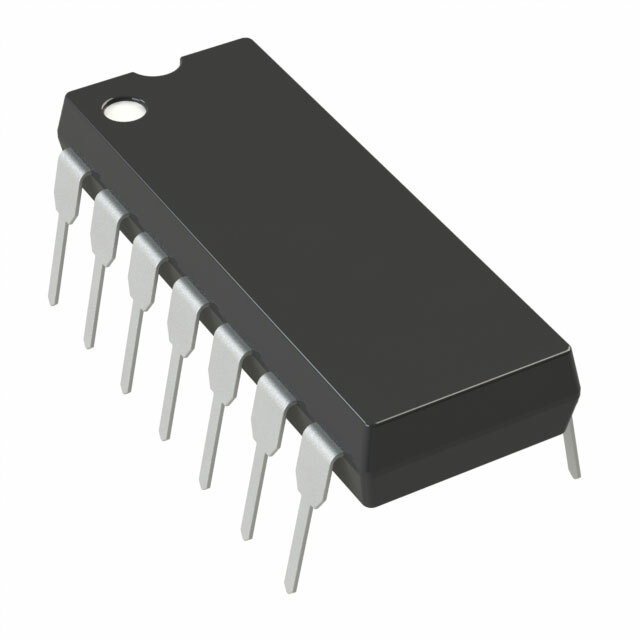

AD650JNZ - Конвертер напряжения в частоту и частоты в напряжение от Analog Devices

Общее описание: AD650JNZ - это прецизионный конвертер напряжения в частоту (V/F) и частоты в напряжение (F/V) от компании Analog Devices. Он предназначен для преобразования аналогового напряжения в частоту импульсов и наоборот, что упрощает передачу, обработку и измерение сигналов в цифровых системах.

Преимущества:

• Высокая точность: Линейность до ±0.1%.
• Широкий диапазон частот: До 1 МГц.
• Стабильность: Температурный коэффициент не более ±150 ppm/°C.
• Простота интеграции: Выпускается в корпусе 14-PDIP, подходящий для сквозного монтажа.

Недостатки:

• Корпус: 14-PDIP может быть неудобен для поверхностного монтажа (SMD).
• Энергопотребление: Могут присутствовать небольшие отклонения в энергопотреблении при изменении условия окружающей среды.

Типовое использование:

• Системы сбора данных: Преобразование аналоговых сигналов в цифровые.
• Измерительные приборы: Преобразование частоты в напряжение для точных измерений.
• Промышленные контроллеры: Управление и мониторинг технологических процессов.

Рекомендации по применению:

• Используйте AD650JNZ в схемах, где требуется высокая точность преобразования.
• Обеспечьте хорошее термическое управление для минимизации температурных отклонений.
• Внимательно спланируйте монтаж, учитывая, что корпус предназначен для сквозного монтажа.

Основные технические характеристики:

• Тип: Конвертер напряжения в частоту и частоты в напряжение.
• Максимальная частота: 1 МГц.
• Полный масштаб: ±150 ppm/°C.
• Линейность: ±0.1%.
• Тип монтажа: Сквозной монтаж.
• Корпус/выводы: 14-PDIP (0.300", 7.62 мм).

Возможные аналоги:

• LM331N от Texas Instruments: Другой V/F и F/V конвертер, который обладает отличной стабильностью и широкой линейностью.
• VFC32KP от Texas Instruments: Преобразователь напряжение-частота, предлагающий высокую точность и интеграцию.

Вывод

AD650JNZ - это универсальный и точный конвертер V/F и F/V, идеально подходящий для использования в высокоточных измерительных и контрольных системах. Его высокая линейность и стабильность делают его идеальным выбором для приложений, требующих надежного преобразования сигналов.
