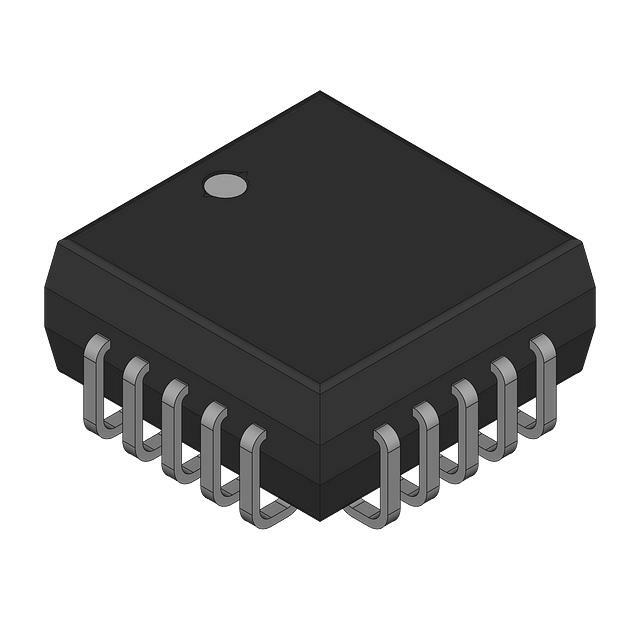

Логарифмический усилитель AD640JP-REEL от Analog Devices

Общее описание

AD640JP-REEL - это высокоскоростной логарифмический усилитель от компании Analog Devices. Этот интегральный компонент предназначен для применения в системах обработки сигналов, где требуется логарифмическое усиление. Основная особенность усилителя AD640 состоит в том, что он может работать с сигналами от постоянного напряжения (DC) до частот порядка нескольких сотен мегагерц, что делает его универсальным для множества радиочастотных и других приложений.

Преимущества

• Широкий диапазон частот: Работает на частотах до 350 МГц, что обеспечивает высокую гибкость в применении.
• Высокая точность: Имеет низкий уровень входного напряжения смещения (50 мкВ) и высокую точность.
• Интегрированные функции: Возможность работы с логарифмическим и линейным усилением.
• Компактный корпус: Выполнен в компактном 20-выводном корпусе PLCC (9x9 мм), что упрощает его интеграцию в различные системы.

Недостатки

• Требует точного контроля напряжения питания и температуры: Для обеспечения максимальной точности и стабильности работы.

Типовое использование

• Радиочастотные (RF) системы
• Антенны и радиолокационные приемники
• Обработка сигналов в измерительных приборах
• Модуляция и демодуляция сигнала в телекоммуникационных системах

Рекомендации по применению

• Размещение: Рекомендуется размещать как можно ближе к источнику сигнала для минимизации потерь и искажений.
• Подача питания: Обеспечить стабильное питание в пределах 9-15 В для оптимальной работы усилителя.
• Тепловое управление: Обеспечить достаточное рассеивание тепла для работы при максимальной нагрузке и при высоких частотах.

Основные технические характеристики

• Тип усилителя: Логарифмический
• Количество каналов: 1
• Диапазон частот: До 350 МГц
• Ток смещения на входе: 7 мкА
• Напряжение смещения на входе: 50 мкВ
• Потребляемый ток: 35 мА
• Ток на выходе канала: 2.3 мА
• Напряжение питания: от 9 В до 15 В
• Диапазон рабочих температур: От 0°C до 70°C
• Корпус: Поверхностного монтажа (Surface Mount), 20-выводной PLCC (9x9 мм)

Возможные аналоги

• AD8307 от Analog Devices: Логарифмический усилитель с более широкой полосой пропускания.
• LT5534 от Linear Technology: Логарифмический усилитель с высокой точностью и низким уровнем шума.
• MAX2016 от Maxim Integrated: Широкополосный логарифмический усилитель с расширенными функциональными возможностями.
