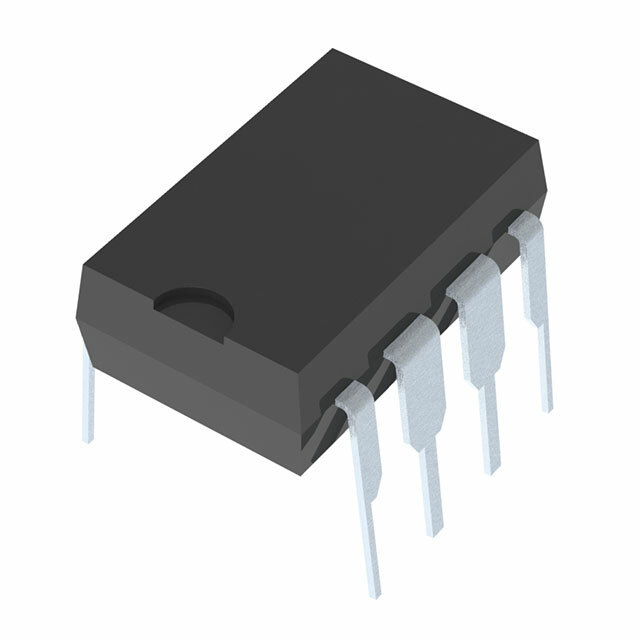

AD629BNZ

Описание для AD629BNZ от Analog Devices

Общее описание:

AD629BNZ — это высоковольтный прецизионный дифференциальный усилитель от компании Analog Devices. Этот усилитель предназначен для измерения небольших дифференциальных сигналов на фоне высокого уровня синфазного напряжения. Благодаря уникальной архитектуре, AD629 может работать с синфазным напряжением до ±270 В, что делает его идеальным для промышленных и измерительных приложений.

Преимущества:

• Высокий уровень синфазного напряжения: до ±270 В.
• Низкий уровень шума: минимизирует искажения сигнала, что важно для прецизионных измерений.
• Высокое усиление: позволяет измерять небольшие сигналы с высокой точностью.
• Интегрированные функции защиты: встроенная защита от электростатических разрядов (ESD) и перегрузки по входу.

Недостатки:

• Цена: более высокая стоимость по сравнению с некоторыми аналогами.
• Ток потребления: относительно высокий по стандартам некоторых приложений с низким энергопотреблением.

Типовое использование:

• Промышленные применения: измерение токов и напряжений в промышленной автоматике.
• Медицинские приборы: точные измерения биосигналов.
• Автомобильная электроника: мониторинг батарей и силовых цепей.
• Измерительное оборудование общего назначения: прецизионные измерительные приборы.

Рекомендации по применению:

• Фильтрация шумов: рекомендуется использование дополнительных фильтров для минимизации проникновения высокочастотных помех.
• Защита входов: обеспечить дополнительную защиту для входных цепей в условиях жесткой эксплуатации.
• Монтаж и пайка: при пайке и монтаже соблюдать антисфатические меры для предотвращения повреждения устройства из-за ESD.

Основные технические характеристики:

• Диапазон синфазного напряжения: ±270 В.
• Коэффициент усиления: 1.
• Полоса пропускания: 500 кГц.
• Входное напряжение смещения: 100 μВ (максимум).
• Рабочее напряжение: от ±2,3 В до ±18 В.
• Потребляемый ток: 900 μА.
• Рабочая температура: от -40°C до +85°C.
• Корпус: 8-выводной PDIP (0,300", 7,62 мм).

Возможные аналоги:

• INA117 от Texas Instruments: аналогичный дифференциальный усилитель с высоким синфазным напряжением.
• AD8221 от Analog Devices: универсальный инструментальный усилитель с широким диапазоном возможностей.
• LT6016 от Analog Devices: низкоуровневый и высокоточный дифференциальный усилитель для прецизионных измерений.

Использование AD629BNZ позволит вам добиться высокой точности и надежности в измерительных цепях, где требуется работа с высокими уровнями синфазного напряжения.
