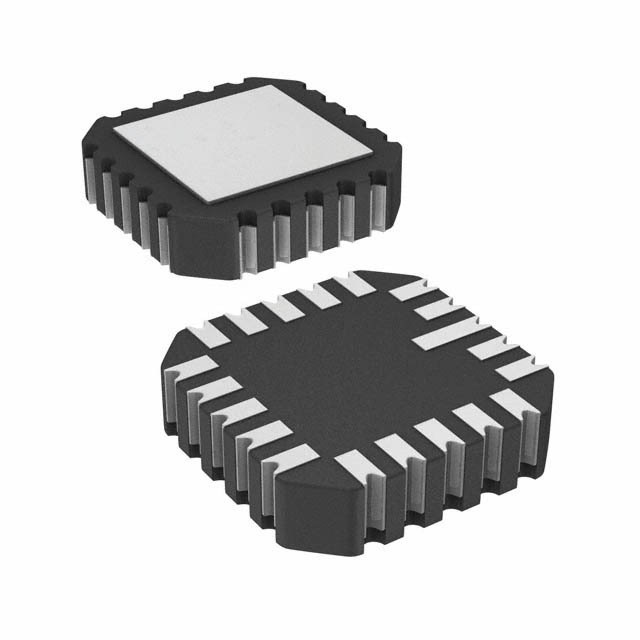

AD625SE/883B

Описание AD625SE/883B от Analog Devices

Общее описание

AD625SE/883B – это высокоточный инструментальный усилитель производства компании Analog Devices. Данный компонент предназначен для использования в приложениях, требующих высокого уровня точности и стабильности сигнала. Он обеспечивает высокое усиление и низкий уровень шума, что делает его идеальным выбором для медицинских приборов, лабораторного анализа и других высокоточных измерений.

Преимущества

• Высокая точность: Низкий уровень входного смещения и дрейфа обеспечивает точные измерения.
• Низкий уровень шума: Обеспечивает зашумленность сигнала на минимальном уровне.
• Высокая стабильность температур: Поддерживает стабильную работу в широком диапазоне температур от -55°C до 125°C.
• Широкий диапазон усиления: Позволяет настраивать усиление в пределах 1-1000.
• Удобство монтажа: Выпуск в компактном корпусе Surface Mount оставляет больше места на печатной плате.

Недостатки

• Высокая стоимость: Высокие характеристики и надежность могут отражаться на цене компонента.
• Энергопотребление: Более высокое энергопотребление по сравнению с некоторыми аналогичными усилителями без высоких точностных характеристик.

Типовое использование

• Медицинские приборы (например, ЭКГ, ЭЭГ)
• Лабораторные измерительные приборы
• Весы и измерительные системы
• Тестовое и измерительное оборудование
• Промышленные системы контрольных приборов

Рекомендации по применению

• Питание: Рекомендуется использовать стабилизированные источники питания с напряжением в пределах 12-36 В для обеспечения стабильности работы.
• Монтаж: Устанавливать в условиях минимальных механических вибраций и перегревов для продления срока службы.
• Экранировка: Для минимизации воздействия внешних электромагнитных помех рекомендуется использовать экранированную кабельную разводку.

Основные технические характеристики

• Тип усилителя: Инструментальный
• Число каналов: 1
• Скорость нарастания: 5 В/мкс
• Параметры усиления по полной полосе пропускания: 25 МГц
• Полоса пропускания (-3 дБ): 650 кГц
• Входной ток смещения: 30 нА
• Входное напряжение смещения: 50 мкВ
• Рабочий ток: 3.5 мА
• Диапазон напряжения питания: 12 - 36 В
• Рабочий температурный диапазон: -55°C ~ 125°C
• Тип монтажа: Поверхностный монтаж
• Корпус/контейнер: 20-выводной CLCC (9x9 мм)
• Комментарий поставщика устройства: 20-CLCC (9x9 мм)

Возможные аналоги

• Analog Devices AD524
• Texas Instruments INA128
• Burr-Brown INA114

Заключение

AD625SE/883B – это высокопроизводительный и надежный инструментальный усилитель, подходящий для использования в критически важных приложениях, требующих высокой точности и устойчивости сигнала.
