AD625SD/883B

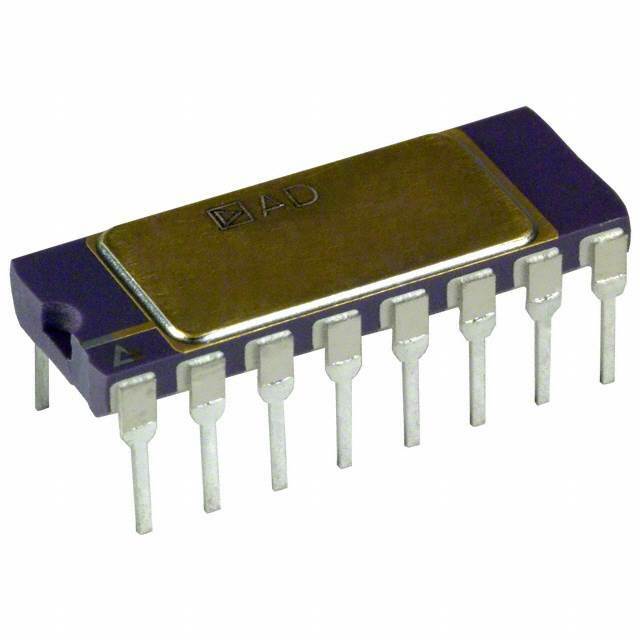

AD625SD/883B от Analog Devices

Общее описание

AD625SD/883B – это высокоточный инструментальный операционный усилитель от компании Analog Devices. Он предназначен для усиления малых дифференциальных напряжений в присутствии больших синфазных помех. Данный усилитель применяется в измерительных и контрольных системах, медицинской электронике, а также в системах обработки сигналов.

Преимущества

• Высокая точность: Низкое входное смещающее напряжение и низкий ток смещения обеспечивают высокую точность измерений.
• Широкий диапазон напряжений питания: Усилитель работает при диапазоне напряжений от ±2 В до ±18 В, что обеспечивает гибкость в различных приложениях.
• Высокий коэффициент усиления: Регулировка коэффициента усиления от 1 до 1000 при помощи одного внешнего резистора.
• Отличная синфазная помехозащищенность (CMRR): Высокий CMRR улучшает качество сигнала в условиях сильных синфазных помех.
• Температурная стабильность: Устройство стабильно работает в широком температурном диапазоне от -55°C до +125°C.

Недостатки

• Цена: Более высокая цена по сравнению с аналогами может быть фактором при выборе компонентов.
• Сложность в настройке: Для достижения высоких характеристик может потребоваться точная настройка внешних компонентов.

Типовое использование

• Медицинские приборы: Для считывания малых сигналов с датчиков, таких как ЭКГ или ЭЭГ.
• Промышленные системы контроля: В измерительных системах для мониторинга и контроля различных параметров.
• Аналого-цифровые преобразователи (АЦП): В цепях перед АЦП для предварительного усиления сигналов.
• Научные приборы: Для точных измерений в лабораторных условиях.

Рекомендации по применению

• Используйте качественные резисторы с низким температурным коэффициентом для настройки коэффициента усиления, чтобы обеспечить стабильную работу усилителя.
• Обеспечьте соответствующую фильтрацию питания для минимизации шумов.
• При проектировании печатной платы учтите расположение компонентов с целью минимизации помех и улучшения синфазного подавления.

Основные технические характеристики

• Тип усилителя: Инструментальный
• Количество каналов: 1
• Частотная полоса (-3 дБ): 650 кГц
• Скорость нарастания: 5 В/мкс
• Потребляемый ток: 3.5 мА
• Диапазон напряжений питания: от ±2 В до ±18 В
• Ток смещения входа: 30 нА
• Смещающее напряжение входа: 50 мкВ
• Корпус: 16-CDIP
• Диапазон рабочих температур: от -55°C до +125°C

Возможные аналоги

• INA103 от Texas Instruments: Высокоточный инструментальный усилитель с аналогичными характеристиками.
• LT1167 от Analog Devices: Универсальный инструментальный усилитель с высоким коэффициентом усиления и низким уровнем шумов.
