AD620BRZ-R7

Описание для AD620BRZ-R7 от Analog Devices

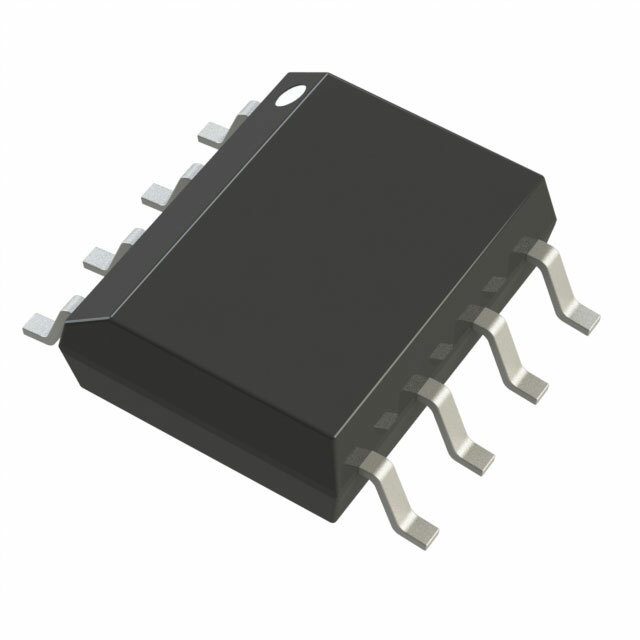

Общее описание: AD620BRZ-R7 — это малошумящий, высокоточный инструментальный усилитель, разработанный компанией Analog Devices. Он позволяет значительно снизить количество внешних компонентов и упрощает проектирование схем при высокой точности и стабильности. Микросхема поставляется в компактном корпусе SOIC-8, что подходит для поверхностного монтажа.

Преимущества:

• Высокая точность: Низкий уровень шума и высокая точность ввода выходных сигналов.
• Энергосбережение: Низкое потребление энергии делает его идеальным для портативных устройств.
• Широкий диапазон напряжения питания: От 4.6 В до 36 В, что позволяет использовать его в различных приложениях.
• Компактные размеры: Корпус SOIC-8 позволяет экономить место на плате.

Недостатки:

• Ограниченная частотная характеристика при высоких коэффициентах передачи.
• Могут потребоваться дополнительные компоненты для обеспечения стабильности в специфических условиях эксплуатации.

Типовое использование:

• Медицинские приборы (например, ЭКГ)
• Промышленные датчики и контрольные системы
• Усиление сигналов термопар и тензодатчиков
• Мостовые схемы измерения

Рекомендации по применению:

1. Используйте качественные блоки питания для минимизации шума.
2. Правильно проектируйте печатную плату, чтобы минимизировать воздействие электромагнитных помех.
3. Следите за правильной разводкой цепей для оптимальной работы усилителя.

Основные технические характеристики:

• Тип усилителя: Инструментальный
• Количество каналов: 1
• Диапазон температур работы: от -40°C до +85°C
• Скорость нарастания: 1.2 В/мкс
• Полоса пропускания (-3 дБ): 1 МГц
• Входной ток смещения: 500 пА
• Смещение напряжения на входе: 15 мкВ
• Потребляемый ток: 900 мкА
• Диапазон напряжения питания: от 4.6 В до 36 В
• Корпус: SOIC-8

Возможные аналоги:

• INA126 от Texas Instruments
• MAX4194 от Maxim Integrated

Заключение

AD620BRZ-R7 — это отличный вариант для приложений, требующих высокой точности и низкого уровня шума. Он идеально подходит для использования в медицинских и промышленных системах, а также в других критичных областях, где важна точность измерений.
