AD605BR-REEL

Описание компонента: AD605BR-REEL (Analog Devices)

Общее описание

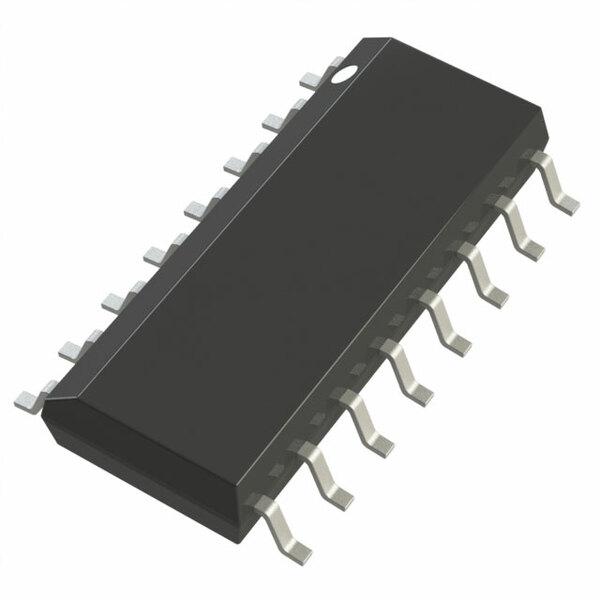

AD605BR-REEL — это интегральная микросхема регулируемого усилителя от компании Analog Devices. Она предназначена для усиления радио- и видеосигналов в различных приложениях. Этот компонент выполнен в корпусе SOIC-16 и поставляется на ленте для автоматизированного монтажа (Tape & Reel).

Преимущества

• Высокая точность регулировки усиления: Обеспечивает точное управление уровнем усиления благодаря встроенной системе управления.
• Широкий диапазон усиления: От -28 дБ до +50 дБ, что позволяет использовать компонент в различных схемотехнических решениях.
• Низкий уровень шума: Обеспечивает чистую передачу сигнала без значительных искажений.
• Компактный корпус: Подходит для применения в устройствах с ограниченным пространством.

Недостатки

• Требует осторожного обращения: Как и другие аналоговые компоненты, чувствителен к электростатическим разрядам и перегреву.
• Обратная совместимость: В некоторых случаях замена на аналоги может потребовать дополнительного тестирования и адаптации схемы.

Типовое использование

• Радиоаппаратура: Усиление слабых радиосигналов, включая приемники и передатчики.
• Видеосистемы: Применяется в системах обработки и передачи видео для усиления сигналов.
• Медицинская аппаратура: В устройствах для обработки биосигналов, таких как ЭКГ и ЭЭГ системы.

Рекомендации по применению

• Питание: Обеспечьте стабильное питание в диапазоне от 4.5 В до 5.5 В для корректной работы компонента.
• Термо управление: Обеспечьте адекватное отведение тепла для предотвращения перегрева.
• Экранирование: Для минимизации влияния внешних помех используйте экранированные кабели и подходящие методы монтажного экранирования.

Основные технические характеристики

• Диапазон усиления: -28 дБ до +50 дБ
• Напряжение питания: 4.5 В - 5.5 В
• Ток потребления: 23 мА
• Частотный диапазон: Включает широкий диапазон частот, подходящих для радиосистем.
• Корпус: SOIC-16 (3.9 мм ширина)
• Рабочая температура: -40°C до +85°C

Возможные аналоги

• AD600: Также регулируемый усилитель от Analog Devices с похожими характеристиками.
• MAX2610 от Maxim Integrated: Альтернативный усилитель с регулировкой уровня.
• LMH6503 от Texas Instruments: Высокоточный регулируемый усилитель.

Заключение

AD605BR-REEL — это надежный и высокоточный компонент для усиления сигналов в различных радио- и видеосистемах. Он отличается стабильной работой и низким уровнем шума, что делает его отличным выбором для сложных схемотехнических решений.
