AD603-EVALZ

AD603-EVALZ от Analog Devices

Общее описание

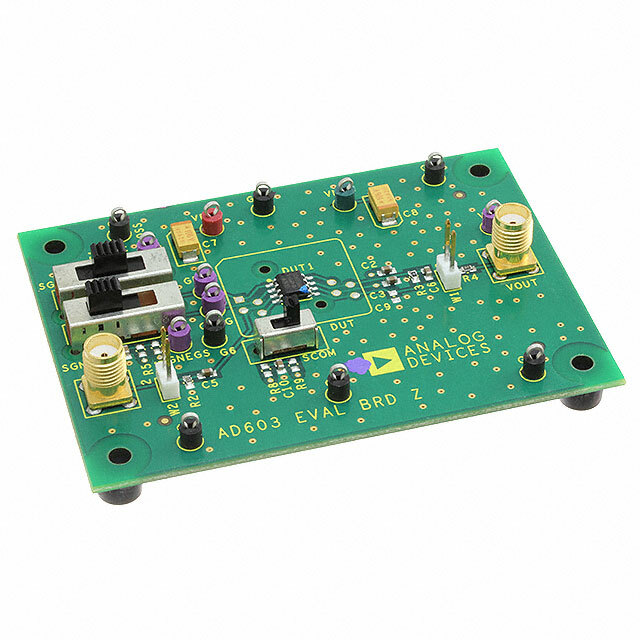

AD603-EVALZ — это отладочная плата, разработанная для оценки производительности и функциональности интегральной схемы AD603 от Analog Devices, которая является программируемым усилителем с переменным коэффициентом усиления (VGA). Плата предлагает легкий доступ к выводам микросхемы и позволяет инженерам и разработчикам быстро и эффективно тестировать характеристики усилителя в различных приложениях.

Преимущества

• Легкость использования: Плата уже полностью укомплектована и настроена для немедленного использования, что экономит время на разработку и тестирование.
• Высокая точность и производительность: AD603 предоставляет широкие возможности изменения усиления с малыми искажениями сигнала.
• Широкий частотный диапазон: Поддержка частот до 90 МГц, что делает плату подходящей для широкого спектра приложений.

Недостатки

• Цена: Для некоторых пользователей стоимость отладочной платы может показаться высокой.
• Размеры: Некоторые пользователи могут найти размеры платы ограничивающими в условиях малых форм-факторов.

Типовое использование

• Радиочастотные системы и усилители
• Локальные сети (LAN)
• Оптические системы связи
• Исследования и разработки в степенечной и измерительной технике

Рекомендации по применению

• Подключите питание в пределах рекомендованного диапазона.
• Используйте экранированные кабели для минимизации электромагнитных помех при тестировании высокочастотных приложений.
• Следите за температурными условиями для предотвращения перегрева и поддержания стабильности усиления.

Основные технические характеристики

• Тип усилителя: Усилитель с переменным коэффициентом усиления (VGA)
• Количество каналов: 1
• Тип вывода: Однополярный
• Скорость нарастания: 275 В/мкс
• Полоса пропускания (на уровне -3 дБ): 90 МГц
• Ток на выход/канал: 50 мА
• Ток потребления (основная ИС): 12.5 мА
• Напряжение питания (однополярное/двухполярное): 9.5В ~ 12.6В, ±4.75В ~ 6.3В
• Тип платы: Полностью укомплектованная
• Комплект поставки: Плата

Возможные аналоги

• [AD8367-EVALZ](https://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/AD8367-EVALZ.html) от Analog Devices
• [HMC6300LPD-EVAL](https://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/HMC6300LPD-EVAL.html) от Analog Devices

Заключение

AD603-EVALZ от Analog Devices — мощный и удобный инструмент, идеально подходящий для быстрой оценки и тестирования широкого спектра применений усиления сигналов. Эта плата обеспечивает высокую точность и надежные результаты, делая ее незаменимым помощником для инженеров и разработчиков, работающих с радиочастотными и оптическими системами.
