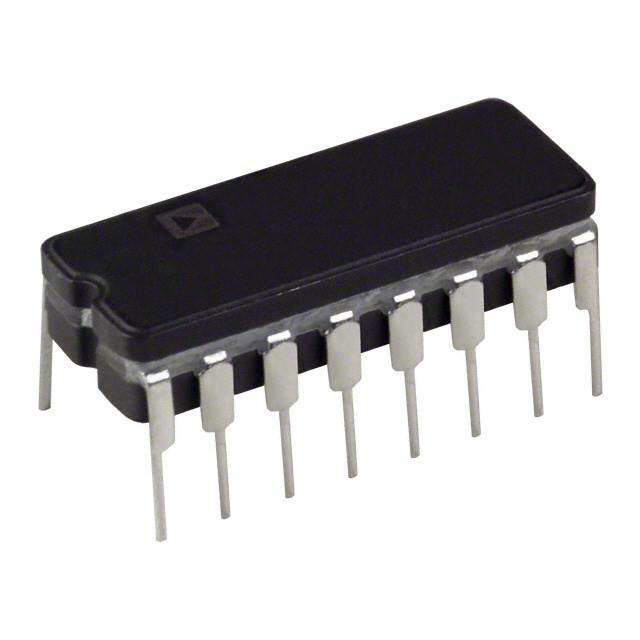

AD600AQ

AD600AQ от Analog Devices

Общее описание

AD600AQ — это прецизионный высокоскоростной двойной усилитель переменной амплитуды (Variable Gain Amplifier, VGA) от компании Analog Devices. Этот компонент предназначен для использования в широком диапазоне задач, требующих гибкой регулировки усиления сигнала.

Преимущества

• Высокая линейность: Обеспечивает низкие искажения сигнала.
• Широкий диапазон усиления: Позволяет точно настраивать уровень усиления.
• Высокая скорость: Подходит для быстродействующих приложений благодаря высокой скорости нарастания сигнала и широкой полосе пропускания.
• Стабильность: Обеспечивает стабильную производительность при различных условиях эксплуатации.

Недостатки

• Потребление мощности: Может потреблять значительную мощность, особенно при максимальных уровнях усиления.
• Стоимость: Ввиду высокой точности и производительности, стоимость может быть выше по сравнению с более простыми аналогами.

Типовое использование

• Телекоммуникации: Усиление и регулировка сигналов в телекоммуникационных системах.
• Медицинское оборудование: Высокоточные измерительные и диагностические устройства.
• Военная и космическая техника: Применение в системах радиолокации и связи.
• Научные приборы: Лабораторное и испытательное оборудование.

Рекомендации по применению

• Теплоотвод: Учитывайте необходимость отведения тепла в высокомощных приложениях.
• Экранирование: При работе с высокочастотными сигналами используйте электромагнитное экранирование для предотвращения помех.
• Печатная плата: Следует обеспечить качественное разведение дорожек на плате, чтобы избежать паразитных емкостей и индуктивностей.

Основные технические характеристики

• Тип усилителя: Переменного усиления
• Количество каналов: 2
• Скорость нарастания: 275 В/мкс
• Полоса пропускания (-3 дБ): 35 МГц
• Ток смещения на входе: 350 нА
• Ток потребления: 11 мА на канал
• Ток на выходе: 50 мА
• Напряжение питания (мин.): 9.5 В
• Напряжение питания (макс.): 10.5 В
• Рабочая температура: от -40°С до +85°С
• Монтаж: Через отверстия
• Корпус: 16-CDIP (7.62 мм)

Возможные аналоги

• AD603AQ от Analog Devices
• LMH6502 от Texas Instruments
• THS7002 от Texas Instruments

AD600AQ представляет собой мощный и гибкий компонент для широкого спектра приложений, требующих высокой скорости и точности. Подходя как для коммерческих, так и для специализированных задач, этот VGA усилитель является надежным выбором для разработчиков электронных систем.
