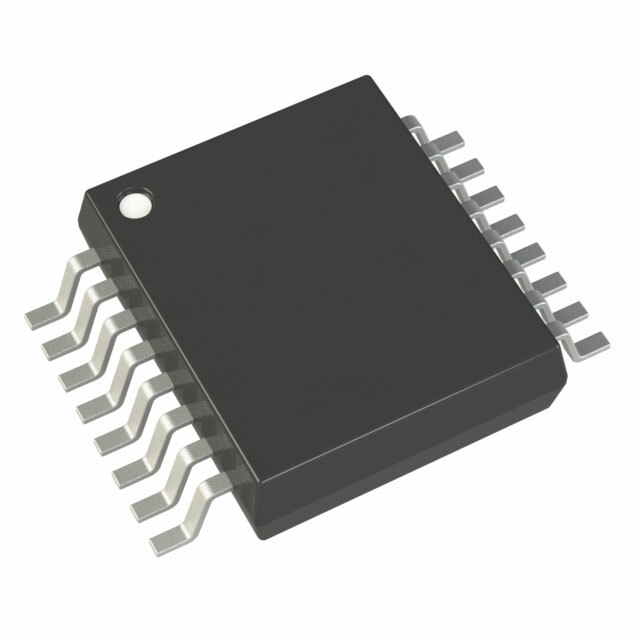

AD5933YRSZ

AD5933YRSZ от Analog Devices

Общее описание

AD5933YRSZ — это высокоинтегрированный импедансометр с цифровым интерфейсом от компании Analog Devices. Микросхема включает в себя генератор синусоидального сигнала с direct digital synthesis (DDS), 12-битный аналогово-цифровой преобразователь и DSP для вычисления импеданса. Применяется для измерения импеданса различного электронного оборудования с возможностью широкого диапазона частот.

Преимущества

• Высокая точность измерений благодаря 12-битному аналого-цифровому преобразователю.
• Высокая степень интеграции: включает в себя генератор сигналов, АЦП и DSP.
• Широкий диапазон частот: генератор синусоидальных сигналов способен работать в диапазоне 1 кГц - 100 кГц.
• Простота интеграции благодаря цифровому интерфейсу I²C.

Недостатки

• Ограничения по рабочей температуре и напряжению питания.
• Ограниченная функциональность при высоких частотах.

Типовое использование

• Лабораторные измерения: используется для анализа частоты и измерения импеданса в лабораториях и научных исследованиях.
• Медицинское оборудование: применим для проведения биомедицинских измерений, включая анализ тканей.
• Мониторинг состояния: может использоваться в системах мониторинга состояния для различных типов оборудования.

Рекомендации по применению

• Питание: микросхему следует использовать при напряжении питания от 2.7 В до 5.5 В.
• Температурный режим: рабочий диапазон температур составляет от -40°C до +125°C. Необходимо следить за стабильностью температурного режима для точных измерений.
• Интерфейс связи: для обмена данными используется интерфейс I²C, что упрощает интеграцию с микроконтроллерами и другими цифровыми системами.

Основные технические характеристики

• Разрешение: 12 бит
• Тактовая частота генератора: 16.776 МГц
• Напряжение питания: 2.7 В - 5.5 В
• Диапазон рабочих температур: -40°C - +125°C
• Тип корпуса: 16-SSOP (ширина 5.30 мм)
• Интерфейс связи: I²C
• Текущий алгоритм вычислений: встроенный DSP

Возможные аналоги

• AD5934 от Analog Devices — аналогичная микросхема с расширенными возможностями диапазона измеряемых частот.
• ADuC7036 от Analog Devices — микроконтроллер с интегрированным импедансометром.

Используйте AD5933YRSZ для высокоточных измерений импеданса в различных приложениях, где требуется высокая точность и надежность работы.
