AD5933YRSZ-REEL7

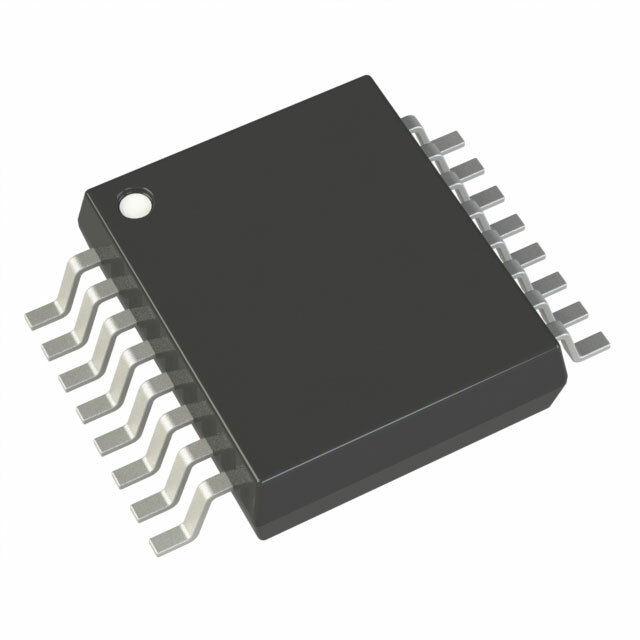

AD5933YRSZ-REEL7 от Analog Devices

Общее описание

AD5933YRSZ-REEL7 – это высокоточный импедансометр производства Analog Devices, интегрированный в компактный корпус SSOP-16. Прибор построен на основе технологии синтеза частот с прямым цифровым управлением (DDS) и включает в себя микроконтроллер с 12-битным ЦАП. AD5933YRSZ-REEL7 предназначен для измерения импеданса и характеристики материалов в диапазоне частот от 1 кГц до 100 кГц.

Преимущества

• Высокая точность: Обеспечивает точность измерений, необходимую для научных исследований и индустриального контроля.
• Широкий диапазон частот: Поддержка частот от 1 кГц до 100 кГц идеально подходит для множества приложений.
• Компактный корпус: SSOP-16 позволяет интегрировать прибор в небольшие устройства.
• Встроенный микроконтроллер: Позволяет упростить систему и снизить требования к внешним компонентам.

Недостатки

• Требования к калибровке: Для достижения высокой точности измерений требуется корректная калибровка устройства.

Типовое использование

• Измерение импеданса: Подходит для измерения сопротивления, индуктивности и ёмкости.
• Медицинское применение: Используется для диагностики и мониторинга состояний человеческого тела.
• Материаловедение: Применяется для исследования электрических свойств материалов.

Рекомендации по применению

• Калибровка: Процедура калибровки должна проводиться регулярно для поддержания точности измерений.
• Экранирование: Для предотвращения внешних помех рекомендуется использование экранированных кабелей и соответствующих схем дополнения.
• Питание: Обеспечьте стабильное напряжение питания в диапазоне 2.7V ~ 5.5V для корректной работы устройства.

Основные технические характеристики

• Разрешение: 12 бит
• Максимальная частота синтеза: 16.776 МГц
• Напряжение питания: 2.7V ~ 5.5V
• Рабочая температура: -40°C ~ 125°C
• Корпус: SSOP-16 (0.209", 5.30 мм шириной)

Возможные аналоги

• AD5934: Имеет схожие характеристики, но отличается несколько меньшим диапазоном частот и занимаемым пространством.
• AD5940: Ближайший аналог с улучшенными характеристиками для более широкого спектра задач измерения проводимости и импеданса.

Использование AD5933YRSZ-REEL7 позволяет создать надежные и точные решения для измерения импеданса, обеспечивая высокую производительность и минимальные требования к пространству и внешним компонентам.
