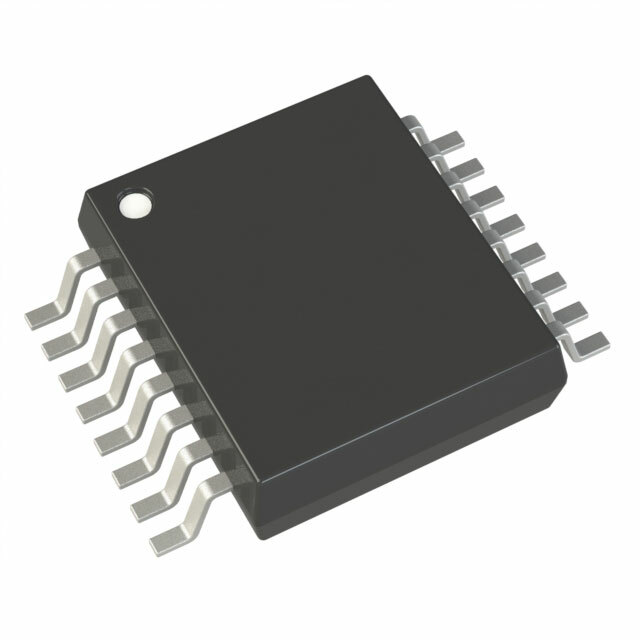

AD5933WYRSZ-REEL7

AD5933WYRSZ-REEL7 от Analog Devices

Общее описание:
AD5933WYRSZ-REEL7 — это высокопроизводительный и многофункциональный интегральный микросхема от Analog Devices. Она представляет собой прямую цифровую синтезаторную (DDS) систему, предназначенную для измерения импеданса в широком диапазоне частот. Микросхема включает в себя 12-битный аналого-цифровой преобразователь (ADC) и может работать на частотах до 1 МГц.

Преимущества:

• Высокая точность: 12-битный преобразователь обеспечивает высокое разрешение измерений.
• Широкий диапазон частот: Поддержка частот до 1 МГц.
• Простота интеграции: Встроенные функции позволяют быстро и легко внедрить в различные системы измерения импеданса.
• Компактность: Поставляется в корпусе 16-SSOP, что сокращает занимаемое место на печатной плате.

Недостатки:

• Сложность в использовании для новичков: Требуется определенный уровень знаний для правильного применения и настройки.
• Требовательность к питанию: Работа в диапазоне напряжений от 2.7 В до 5.5 В может потребовать дополнительных стабилизаторов.

Типовое использование:

• Измерение импеданса в медицинских и биологических применениях.
• Контроль качества в промышленных процессах.
• Исследования и разработки в области электроники.

Рекомендации по применению:

• Убедитесь в соответствии напряжения питания диапазону 2.7 В ~ 5.5 В.
• Следуйте рекомендациям по разводке плат, чтобы минимизировать шум и прочие помехи.
• Используйте фирменные или авторитетные библиотеки программного обеспечения для взаимодействия с микросхемой.

Основные технические характеристики:

• Разрешение: 12 бит
• Частота тактирования: до 16.776 МГц
• Ширина слова настройки: 27 бит
• Напряжение питания: 2.7 В ~ 5.5 В
• Рабочая температура: от -40°C до +125°C
• Монтаж: Поверхностный (SMD)
• Корпус/размер: 16-SSOP (0.209", 5.30 мм ширина)

Возможные аналоги:

• AD5934 от Analog Devices
• AD9833 от Analog Devices

Использование AD5933WYRSZ-REEL7 позволяет значительно упростить реализацию систем измерения импеданса благодаря высокой интеграции и качеству исполнения со стороны Analog Devices.
