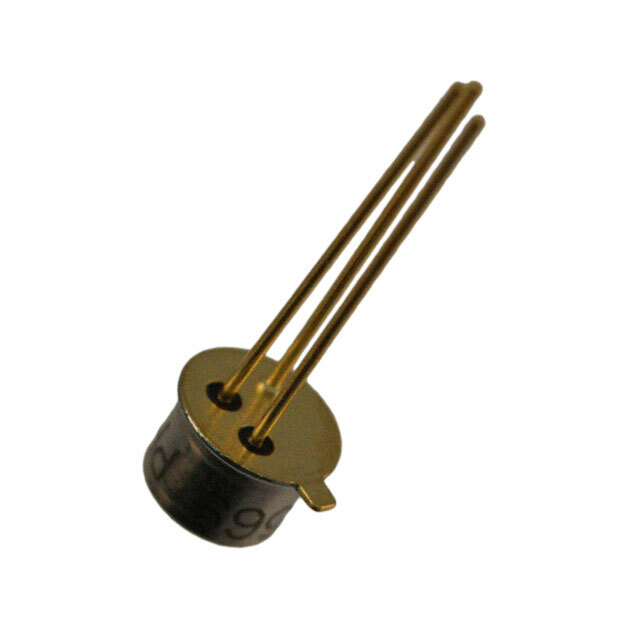

AD580UH

Описание AD580UH от Analog Devices

Общее описание

AD580UH — это серия опорного напряжения от компании Analog Devices, предназначенная для использования в высококачественных аналоговых и цифровых системах. Это прецизионное устройство обеспечивает стабильное фиксированное выходное напряжение 2.5 В с высокой точностью и низким температурным коэффициентом. Поставляется в компактном корпусе TO-52-3, что делает его удобным для использования в схемах с ограниченным пространством.

Преимущества

• Высокая точность: напряжение ±0.4% обеспечивает надежную и стабильную работу.
• Низкий температурный коэффициент: 10ppm/°C уменьшает влияние температуры на выходное напряжение.
• Компактный корпус: TO-52-3 позволяет использовать компонент в малогабаритных устройствах.
• Широкий диапазон входного напряжения: от 4.5 В до 30 В.

Недостатки

• Ограниченный выходной ток: максимальный выходной ток составляет 10 мА, что может быть недостаточно для некоторых устройств.
• Установленный коэффициент выходного напряжения: фиксированное напряжение 2.5 В может не подходить для всех приложений.

Типовое использование

• Прецизионные измерительные приборы и системы калибровки.
• Аналоговые и цифровые контрольно-измерительные системы.
• Модули аналогово-цифрового преобразования (АЦП) и цифро-аналогового преобразования (ЦАП).
• Высокоточные источники питания для критически важных аналоговых цепей.

Рекомендации по применению

• Обязательно используйте соответствующие фильтры на входе и выходе для минимизации шума.
• Убедитесь, что не превышаете максимально допустимые токовые и тепловые характеристики для поддержания надежной работы устройства.
• Рассмотрите использование экранированных проводников для уменьшения внешних помех в чувствительных схемах.

Основные технические характеристики

• Тип опорного напряжения: Серийный
• Тип выхода: Фиксированный
• Выходное напряжение (Min/Fixed): 2.5 В
• Максимальный выходной ток: 10 мА
• Точность выхода: ±0.4%
• Температурный коэффициент: 10ppm/°C
• Напряжение питания: от 4.5 В до 30 В
• Потребляемый ток: 1.5 мА
• Рабочая температура: от -55°C до 125°C (ТА)
• Тип монтажа: Сквозное отверстие
• Корпус: TO-52-3 (Металлический корпус)

Возможные аналоги

• REF02 от Analog Devices: фиксированное опорное напряжение 5 В с аналогичными характеристиками.
• LT1236 от Linear Technology: высокоточное опорное напряжение с низким коэффициентом температуры и высокой стабильностью.

Применение AD580UH особенно эффективно в критически важных точных измерительных системах, где стабильное и точное опорное напряжение — ключевой фактор.
