AD5790BCPZ

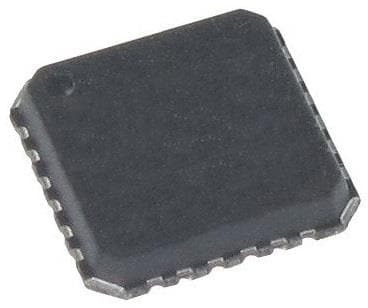

Описание продукта: AD5790BCPZ от Analog Devices

Общее описание: AD5790BCPZ от Analog Devices — это высокоточный 20-битный цифро-аналоговый преобразователь (ЦАП) с напряжением на выходе. Этот компонент предназначен для использования в системах, где требуется высокая точность и стабильность, таких как прецизионные измерительные системы, автоматизация процессов и медицинское оборудование.

Преимущества:

• Высокая разрешающая способность 20 бит.
• Низкая интегральная нелинейность (INL) ±2 LSB.
• Работает от однополярного источника питания от 4.75 В до 5.25 В.
• Поддержка широкого промышленного температурного диапазона от -40°C до +85°C.
• Малый размер корпуса (24-выводной LFCSP).

Недостатки:

• Высокая стоимость по сравнению с ЦАП меньшей разрешающей способности.
• Требует тщательного проектирования печатной платы для минимизации влияния шумов и помех.

Типовое использование:

• Прецизионные измерительные системы.
• Промышленная автоматизация.
• Медицинское оборудование.
• Коммуникационное оборудование.

Рекомендации по применению:

1. Используйте стабилизированный источник питания для минимизации влияния шумов на выходной сигнал.
2. Размещайте все компоненты питания и заземления как можно ближе к ЦАП для уменьшения паразитных индуктивностей и сопротивлений.
3. Применяйте фильтры на входах и выходах для дополнительной защиты от внешних помех.

Основные технические характеристики:

• Количество каналов: 1
• Разрешение: 20 бит
• Тип выхода: Напряжение
• Диапазон рабочих температур: от -40°C до +85°C
• Корпус: 24-выводной LFCSP

Возможные аналоги:

• DAC8565 от Texas Instruments
• LTC1668 от Linear Technology

Этот ЦАП идеально подходит для приложений, где требуется высокая точность и надежность, обеспечивая при этом стабильность и долговечность в сложных промышленных условиях.
