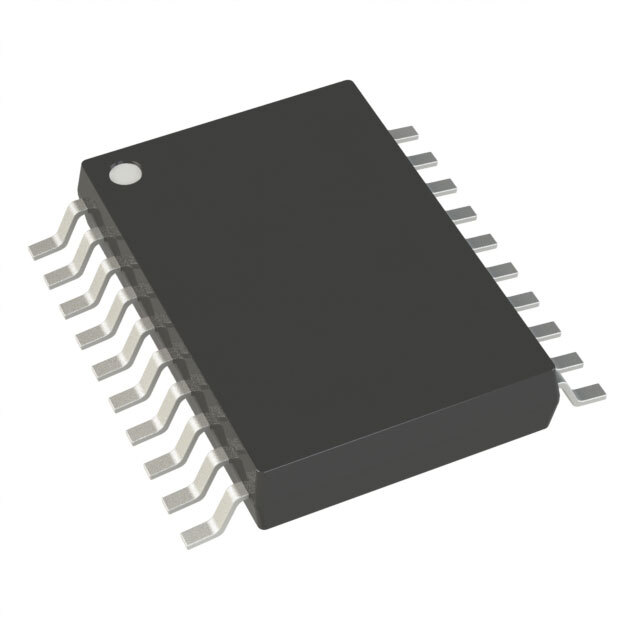

Цифровой-аналоговый преобразователь AD5781ARUZ от Analog Devices

Общее описание

AD5781ARUZ — это высокоточный 18-битный цифровой-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Он обеспечивает высокую точность и стабильность при преобразовании цифровых сигналов в аналоговые, что делает его идеальным для приложений, требующих высокой точности. Устройство поставляется в компактном корпусе TSSOP-20, что упрощает его интеграцию в различные схемы и устройства.

Преимущества

• Высокая точность: Благодаря 18-битной глубине преобразования, AD5781ARUZ обеспечивает высокую точность аналогового выхода.
• Широкий диапазон питания: Устройство поддерживает широкий диапазон напряжений питания, что делает его универсальным для различных приложений.
• Быстрое время установления: Типовое время установления составляет 1 мкс, что позволяет использовать ЦАП в высокоскоростных приложениях.
• Компактный корпус: TSSOP-20 корпус позволяет компактно разместить устройство на плате.

Недостатки

• Требование внешнего опорного напряжения: Для работы ЦАП требуется внешний источник опорного напряжения.
• Отсутствие буферизованного выхода: Выходной сигнал не буферизован, что может требовать дополнительной схемы для некоторых приложений.

Типовое использование

• Медицинское оборудование: Высокая точность и стабильность делают AD5781ARUZ подходящим для использования в медицинской технике.
• Измерительное оборудование: Преобразователь идеально подходит для высокоточных измерительных систем.
• Аудио системы: ЦАП может быть использован для создания высококачественных аудио систем благодаря высокому разрешению и низкому уровню шума.

Рекомендации по применению

• Источник опорного напряжения: Используйте высокостабильный внешний источник опорного напряжения для обеспечения максимальной точности ЦАП.
• Фильтрация питания: Примените фильтры на линии питания для минимизации шумов.
• Температурный режим: Убедитесь, что устройство работает в пределах рекомендуемого температурного диапазона (-40°C ~ 125°C) для обеспечения стабильной работы.

Основные технические характеристики

• Разрядность: 18 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - не буферизованный
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 7.5В ~ 16.5В, -2.5В ~ 16.5В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• ИНЛ/ДНЛ (LSB): ±2, ±0.5
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 125°C
• Корпус: 20-TSSOP (0.173", 4.40мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5541A: Tоже 16-битный ЦАП от Analog Devices, может быть использован в менее критичных по точности задачах.
• DAC8718: 16-битный ЦАП от Texas Instruments с буферизацией выхода.
• MAX5216: 16-битный ЦАП от Maxim Integrated с SPI интерфейсом и буферизованным выходом.

AD5781ARUZ обеспечивает высокую точность и надежность при преобразовании цифровых данных в аналоговые сигналы, что делает его идеальным выбором для требовательных приложений.
