AD5780ACPZ

AD5780ACPZ от Analog Devices

Общее описание:

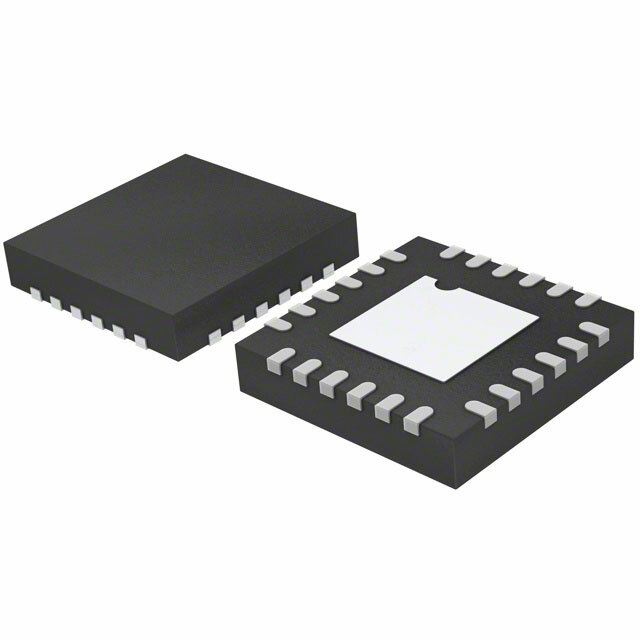

AD5780ACPZ - это 18-разрядный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые с высоким уровнем точности. Устройство поставляется в компактном корпусе LFCSP (4x5 мм), что делает его подходящим для применения в системах, где критично место на плате.

Преимущества:

• Высокая точность: 18-разрядная резолюция обеспечивает высокую точность преобразования данных.
• Быстрое время оседания: Время оседания сигнала всего 3.5 мкс, что обеспечивает быстрое реагирование на изменение входных данных.
• Широкий диапазон рабочих температур: Диапазон рабочих температур от -40°C до +125°C делает этот ЦАП подходящим для работы в экстремальных условиях.
• Гибкое питание: Питается от аналогового напряжения в диапазоне 7.5V ~ 16.5V и -2.5V ~ 16.5V, а также цифрового напряжения 2.7V ~ 5.5V.

Недостатки:

• Внешний опорный источник напряжения: Требуется внешний опорный источник напряжения, что может усложнить проектирование схемы.
• Отсутствие буферированного выхода: Наличие небуферированного выхода может потребовать дополнительных компонентов для буферизации.

Типовое использование:

• Прецизионные измерительные системы
• Системы тестирования и контроля
• Медицинское оборудование
• Автоматизация и управление процессами
• Высокоточные источники сигналов

Рекомендации по применению:

1. Питание: Обеспечьте стабильное питание как для аналоговой, так и для цифровой частей ЦАП.
2. Опорный источник напряжения: Подключите высокостабильный внешний опорный источник напряжения для достижения максимальной точности.
3. Буферизация: Если требуется буферизация выходного сигнала, используйте высококачественные операционные усилители.

Основные технические характеристики:

• Разрядность: 18 бит
• Количество D/A преобразователей: 1
• Тип выхода: Напряжение - небуферированный
• Время оседания: 3.5 мкс (типичное)
• Рабочая температура: -40°C ~ +125°C
• Потребляемое напряжение, аналоговое: 7.5V ~ 16.5V, -2.5V ~ 16.5V
• Потребляемое напряжение, цифровое: 2.7V ~ 5.5V
• Интерфейс данных: SPI, DSP
• Корпус: 24-LFCSP (4x5 мм)
• Архитектура: R-2R

Возможные аналоги:

• AD5791 (Analog Devices) - 20-разрядный ЦАП
• LTC2758 (Analog Devices/Linear Technology) - 18-разрядный ЦАП с двумя каналами
• DAC8568 (Texas Instruments) - 16-разрядный восьмиканальный ЦАП

Используя AD5780ACPZ, вы сможете добиться высокой точности и производительности в своих приложениях, требующих преобразования цифровых сигналов в аналоговые с высокой точностью и быстрым временем отклика.
