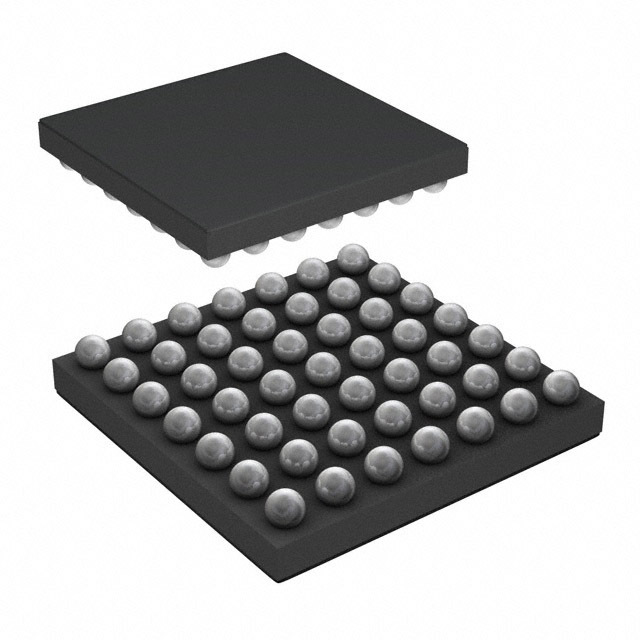

AD5770RBCBZ-RL7

Описание AD5770RBCBZ-RL7 от Analog Devices

Общее описание

AD5770RBCBZ-RL7 — это многоканальный 14-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Устройство предназначено для генерации точных аналоговых сигналов из цифровых данных и является высокоэффективным решением для сложных аналоговых систем. Он содержит шесть отдельных ЦАП-контуров и поддерживает раздельные напряжения питания для аналоговой и цифровой частей.

Преимущества

• Высокая точность: 14-битный разрешение обеспечивает высокую точность преобразования.
• Многоканальность: Шесть каналов позволяют генерировать несколько аналоговых сигналов одновременно.
• Гибкость по питанию: Поддержка широкого диапазона напряжений питания (2.9V ~ 5.5V).
• Компактность: Поставляется в корпусе WLCSP, что обеспечивает малые габариты и упрощает монтаж на печатной плате.

Недостатки

• Не буферизированный выход: Требуется внешнее буферирование для приложений, требующих низкого выхода импеданса.
• Температурные ограничения: Работа при температуре до -40°C ~ 105°C ограничивает использование устройства в экстремальных условиях.

Типовое использование

• Программируемые источники тока
• Промышленные системы управления
• Телекоммуникационное оборудование
• Медицинская техника
• Автоматизированные измерительные системы

Рекомендации по применению

• Выбор источника питания: Используйте стабилизированные источники питания для минимизации шумов.
• Буферирование выходов: При необходимости подключайте внешние операционные усилители или буферы.
• Защита от помех: Обеспечьте правильное разведение сигнальных и силовых цепей на печатной плате для минимизации помех.

Основные технические характеристики

• Число бит: 14
• Число ЦАП-конвертеров: 6
• Время установления: 13 мкс (тип.)
• Тип выхода: Ток - не буферизованный
• Интерфейс данных: Serial, SPI
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания, аналоговое: 2.9V ~ 5.5V
• Напряжение питания, цифровое: 2.9V ~ 5.5V
• Архитектура: Токостеринг
• Диапазон рабочих температур: -40°C ~ 105°C
• Корпус/Размеры: 49-WLCSP (4.04x4.04)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD5686R от Analog Devices — 16-битный маршрутный ЦАП с SPI интерфейсом.
• DAC81404 от Texas Instruments — 14-битный четыре канала ЦАП с встроенным буфером.
• DAC8740H от Texas Instruments — ЦАП с низким потреблением.

AD5770RBCBZ-RL7 от Analog Devices является прекрасным выбором для сложных систем, требующих высокой точности и многоканального цифро-аналогового преобразования, что делает его идеальным для различных промышленных и потребительских приложений.
