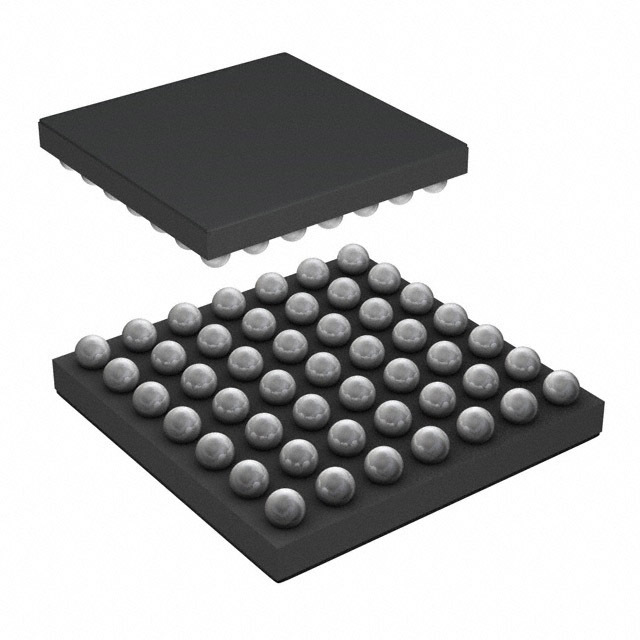

AD5767BCBZ-RL7

Описание AD5767BCBZ-RL7 от Analog Devices

AD5767BCBZ-RL7 – это 16-канальный 12-битный цифрово-аналоговый преобразователь (ЦАП), обеспечивающий высокую точность и стабильность выходного сигнала. Данный ЦАП подходит для применения в системах автоматизации, измерительных и испытательных системах, а также в других профессиональных и промышленных областях.

Преимущества:

• Высокая точность: обеспечивает 12-битное разрешение, что позволяет получать точные аналого-цифровые преобразования.
• Многоканальность: 16 отдельных каналов, что делает устройство идеальным для многоканальных систем.
• Широкий диапазон входного напряжения: поддержка напряжения от 2.97В до 16В, что увеличивает универсальность использования.
• Компактность: поставляется в компактном корпусе 49-WLCSP (3.45x3.45 мм), что экономит пространство на плате.

Недостатки:

• Не буферизованный выход: требует дополнительных компонентов для некоторых приложений, где необходим буферизованный выход.
• Относительно высокая сложность интеграции: многоканальный цифрово-аналоговый преобразователь может потребовать более сложного проектирования схемы.

Типовое использование:

• Системы автоматизации
• Измерительные и испытательные системы
• Аналого-цифровые преобразователи в промышленных системах
• Научные приборы
• Медицинские устройства

Рекомендации по применению:

• Используйте внешний источник опорного напряжения для повышения точности.
• Следите за соблюдением температурных режимов, чтобы обеспечить стабильную работу в диапазоне от -40°C до 105°C.
• Рассмотрите добавление буферного каскада для приложений, требующих буферизованного выхода.

Основные технические характеристики:

• Разрядность: 12 бит
• Количество D/A преобразователей: 16
• Время установления: 12 мкс
• Тип выхода: Напряжение - не буферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опоры: Внешний
• Напряжение питания (аналогового): 2.97В ~ 16В
• Интегральная нелинейность (INL/DNL): ±1 LSB
• Архитектура: String DAC
• Рабочая температура: -40°C ~ 105°C
• Корпус: 49-UFBGA, WLCSP
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги:

• DAC8164 от Texas Instruments: 16-канальный, 12-битный ЦАП с интерфейсом SPI.
• MCP4912 от Microchip: 2-канальный, 12-битный ЦАП с низкой стоимостью и простым интерфейсом.

Этот компонент отлично подходит для широкого спектра применений, требующих точного и многоканального аналогового выхода. Благодаря высокой точности и компактности, AD5767BCBZ-RL7 станет надежной основой для вашего проекта.
